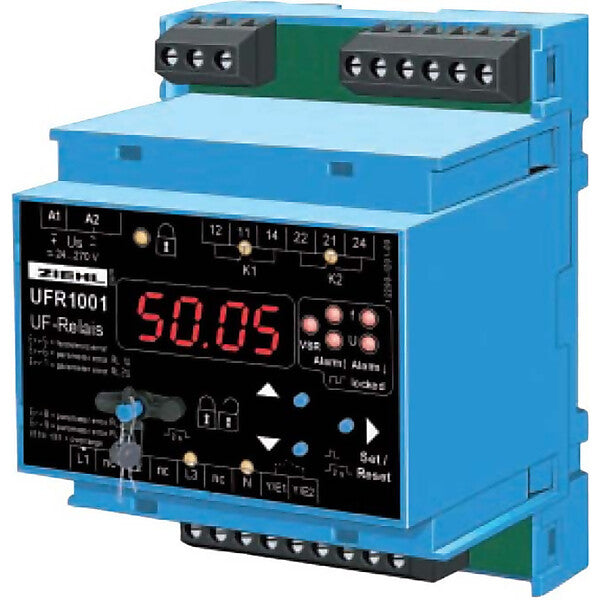

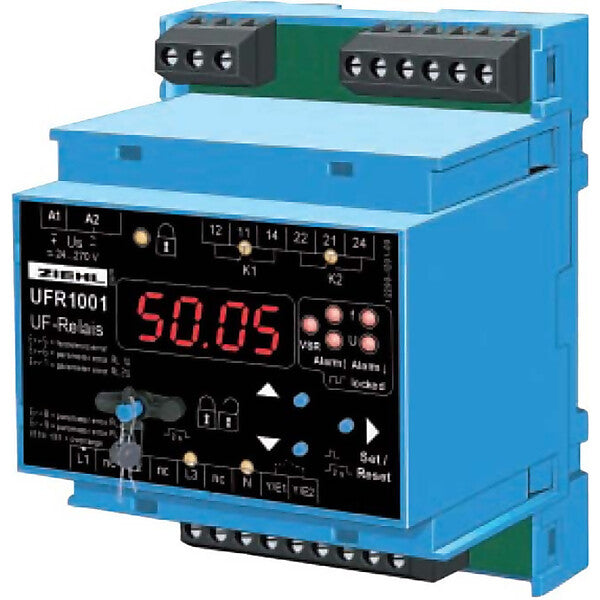

ZIEHL Spannungs-/Frequenzrelais UFR 1001E

Spannungsüberwachungsgerät

Art.-Nr.
V-E4-0256112
Hersteller-Art.-Nr.
S222296
Hersteller
ZIEHL
Zolltarifnummer
85364900

1.297,20 € UVP*

824,97 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

92 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	ja
Spannungsmessbereich 1	15..520 V
Spannungsmessbereich 2	40..300 V
Spannungsart des Messbereichs	AC/DC
Ansprechwert Spannung	40..520 V
1-Phasen-Unterspannung möglich	ja
3-Phasen-Unterspannung möglich	ja
1-Phasen-Überspannung möglich	ja
3-Phasen-Überspannung möglich	ja
1-Phasen-Fenster möglich	ja
3-Phasen-Fenster möglich	ja
Enthält Funktion Gleichspannung-Unterspannung	ja
Enthält Funktion Gleichspannung-Überspannung	ja
Enthält Funktion Gleichspannung-Fenster	ja
Min. einstellbare Ansprechverzögerungszeit	0,05 s
Max. zulässige Ansprechverzögerungszeit	60 s
Min. einstellbare Rückfallverzögerungszeit	0 s
Max. zulässige Rückfallverzögerungszeit	1000 s
Anzahl der Kontakte als Wechsler	2
Breite	70 mm
Höhe	90 mm
Tiefe	58 mm

Beschreibung

Das Netzentkupplungsrelais überwacht Spannung und Frequenz in Drehstromnetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105. Das Gerät ist zweikanalig und damit einfehlersicher ausgeführt. Eingangsbeschaltung, Auswertung und Ausgangsrelais sind doppelt vorhanden. Zwei Prozessoren überwachen sich gegenseitig. Mit Rückmeldekontakten wird zusätzlich die Funktion der beiden Ausgangsrelais und der Kuppelschalter überwacht. Bei einem Alarm schaltet das Gerät ab, die Ursache wird angezeigt und über Transistorausgänge gemeldet. Die Grenzwerte sind voreingestellt gem. AR-N 4105. Bei möglichen Änderungen der Vorgaben können sie einfach verstellt werden. Alle Einstellungen können durch Code und/oder Plombierung geschützt werden. In einem Alarmspeicher, werden immer die letzten 99 Abschaltursachen sowie Abschaltwert und Zeitpunkt (relativ) abgelegt. Zusätzlich wird aufgezeichnet, wie lange und wie oft das UFR1001E die Einspeisung unterbrochen hat. Alle Werte können einfach über das Display angezeigt werden. Damit hat der Anwender wertvolle Informationen über die Verfügbarkeit der Anlage. Mit einer Test-Taste kann die Schaltzeit der Kuppelschalter ermittelt werden. Mit der Simulationsfunktion wird die Gesamtzeit des NA-Schutzes zusammen mit den Kuppelschaltern gemessen

Hersteller-Informationen

Art.-Nr. S222296

ZIEHL
ZIEHL industrie-elektronik
GmbH + Co. KG
Daimlerstr. 13
DE-74523 Schwäbisch Hall
www.ziehl.de
[email protected]

Dokumente

Produktdatenblatt

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
