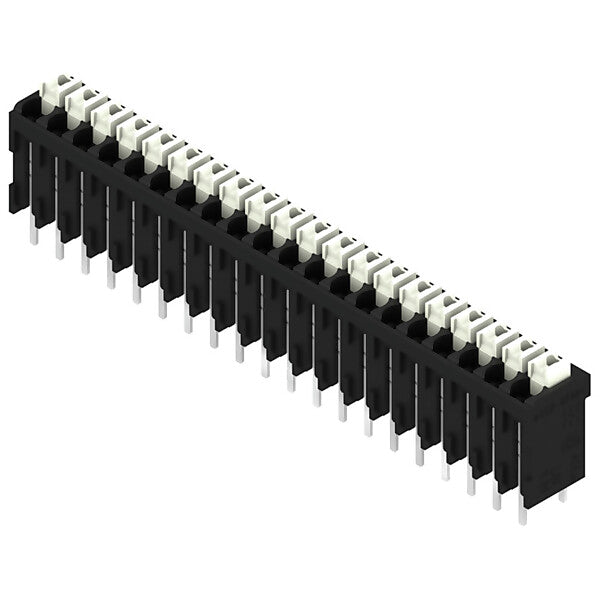

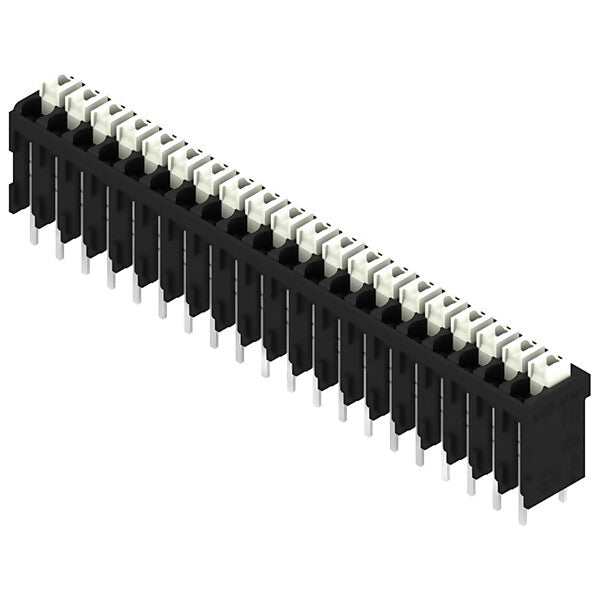

Weidmüller Leiterplattenklemme 3.50mm LSF-SMT 3#1870570000
Verpackungseinheit: 7 Stk.
1 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 30 bis 60 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Höhe | 17,5 mm |
| Anzahl der elektrischen Anschlüsse | 20 |
| Rastermaß der Anschlüsse | 3,5 mm |
| Winkel Leiterplatte/Leiteranschluss | 90° (vertikal nach oben) |
| Bemessungsstrom In | 17,5 A |
| Bemessungsspannung | 160 V |
| Bemessungsstoßspannung | 2,5 kV |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Steckklemmanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..1,5 mm² |
| Anschlussart Leiterplatte | THR-Anschluss |
| Länge des Pins | 3,5 mm |
| Werkstoff des Isolierkörpers | Flüssigkristallpolymer |
| Gehäusefarbe | schwarz |
| RAL-Nummer (ähnlich) Gehäuse | 9011 |
| Betriebstemperatur | -50..120 °C |
| Art der Leiterplattenbefestigung | sonstige |
| Befestigungsart | löten |
| Art der Banderolierung | sonstige |
| Schutzart (IP), montiert | IP20 |
Beschreibung
Hersteller-Informationen
Art.-Nr. 1870570000
EAN 4032248447961
Weidmüller GmbH & Co. KG
Klingenbergstr. 26
DE-32758 Detmold
www.weidmueller.de
[email protected]
