Verteilungen, Sicherungsmaterial > Zählerplatz- und Verteilersysteme

WALTHER-WERKE Endverteiler 44kVA WEV0801R1

Baustromverteiler

Art.-Nr.
V-E4-0688532
EAN
4015609068692
Hersteller-Art.-Nr.
WEV0801R1
Hersteller
WALTHER-WERKE
Zolltarifnummer
85371098

5.133,66 € UVP*

1.762,88 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 3
Verpackungseinheit: 1 Stk.

9 auf Lager - Lieferung 3 bis 5 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung	Endverteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	63 A
Anschlussleistung	44 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)	2
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)	2
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)	1
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)	6
Hauptschalter	ohne
Hauptschalter-Bemessungsstrom	0 A
Anzahl der Leitungsschutzschalter	10
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	2
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	sonstige
Breite	669 mm
Höhe	739 mm
Tiefe	360 mm

Beschreibung

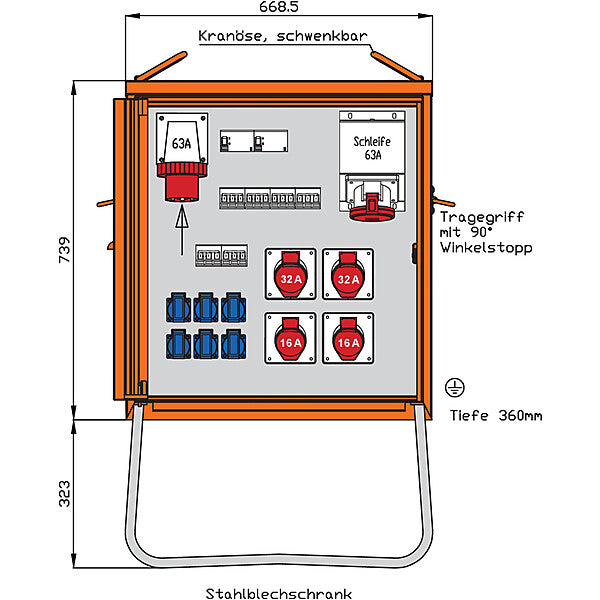

WALTHER EndverteilerschrankAnschlussleistung: 44kVAnach IEC61439-4Gehäuse (H06) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Schutzart: IP 44Größe ca.: 739 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 CEE-Anbaugerätestecker 63A 5P 400V 6hAbgang / Absicherung:1 CEE-Anbaudose 63A 5P 400V 6h als Kabelschleife1 RCD-Schutzschalter 4P 63A/30mA -B-2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- Hinweis:Vor Inbetriebnahme ist zu prüfen, dass kein Fehlerstromschutzschalter Typ A ** oder Typ F vorgeschaltet ist.

Hersteller-Informationen

Art.-Nr. WEV0801R1
EAN 4015609068692

WALTHER-WERKE
Walther Werke
Ferdinand Walther GmbH
Ramsener Str. 6
DE-67304 Eisenberg
www.walther-werke.de
[email protected]

Dokumente

Montageanleitung

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
