WALTHER-WERKE Anschlussverteilerschrank 44kVA m.Zählerplatz WAV0131R1

Baustromverteiler

Art.-Nr.
V-E4-0688568
EAN
4015609067893
Hersteller-Art.-Nr.
WAV0131R1
Hersteller
WALTHER-WERKE
Zolltarifnummer
85371098

6.215,37 € UVP*

3.266,59 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 4
Verpackungseinheit: 1 Stk.

3 auf Lager - Lieferung 3 bis 5 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung	Anschlussverteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	63 A
Anschlussleistung	44 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)	2
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)	1
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)	6
Anzahl der Zählerfelder	1
Hauptschalter	Leistungsschalter
Hauptschalter-Bemessungsstrom	63 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	9
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	2
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	sonstige
Breite	669 mm
Höhe	974 mm
Tiefe	360 mm

Beschreibung

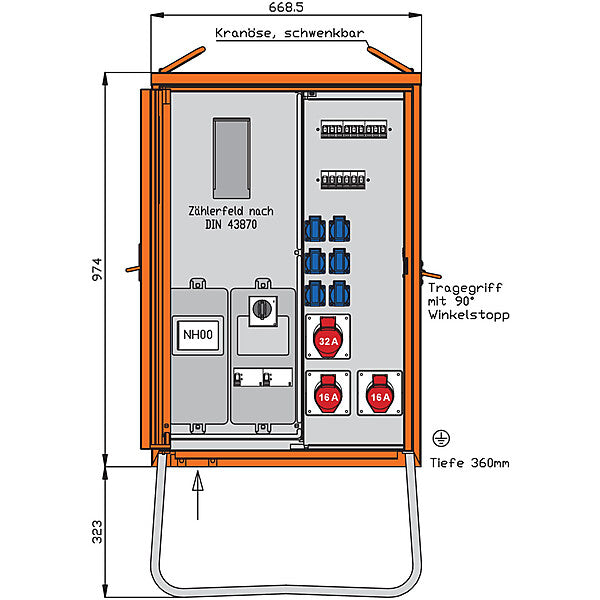

WALTHER AnschlussverteilerschrankAnschlussleistung: 44kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 80A mit Bügelklemmen 10-50 mm²Messung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang / Absicherung:1 Leistungsschalter 3P 63A mit thermisch-magnetischem Auslöser1 RCD-Schutzschalter 4P 63A/30mA -B-1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Hersteller-Informationen

Art.-Nr. WAV0131R1
EAN 4015609067893

WALTHER-WERKE
Walther Werke
Ferdinand Walther GmbH
Ramsener Str. 6
DE-67304 Eisenberg
www.walther-werke.de
[email protected]

Dokumente

Montageanleitung

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
