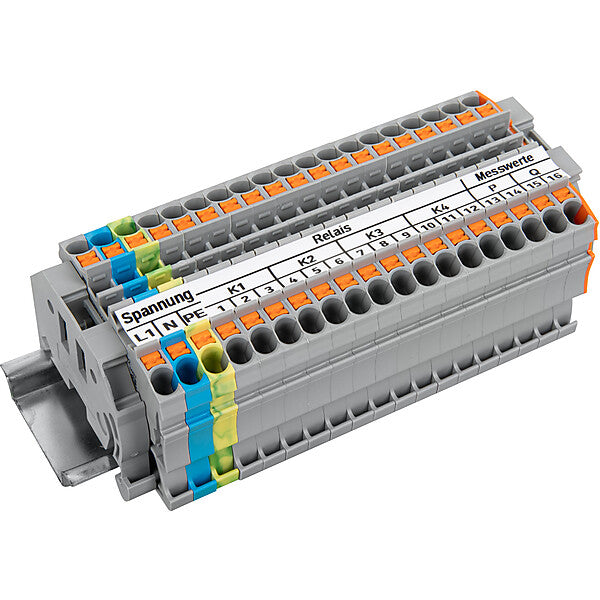

WAGO Relaisklemmenleiste 821-504
Verpackungseinheit: 1 Stk.
2 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,25..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25..2,5 mm² |
| Bemessungsstrom In | 24 A |
| Bemessungsspannung | 800 V |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | -60..105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Halogenfrei | nein |
| Breite | 111,6 mm |
| Höhe | 48,5 mm |
| Tiefe | 39,5 mm |
| Abschlussplatte erforderlich | nein |
| Farbe | mehrfarbig |
| Transparent | nein |
Beschreibung
Durchgangsklemme Serie 821, grau
Bei dieser Durchgangsklemme (Artikelnummer 821-504) steht eine einfache und zuverlässige Verbindung im Vordergrund. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 10 bis 12 mm benötigt. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (111,6 x 48,5 x 39,5) mm. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
Hersteller-Informationen
Art.-Nr. 821-504
EAN 4066966653960
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Dokumente
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
