Gummi-, Ind-, CEE- und Steckvorrichtungen > Industrie-Stecksysteme

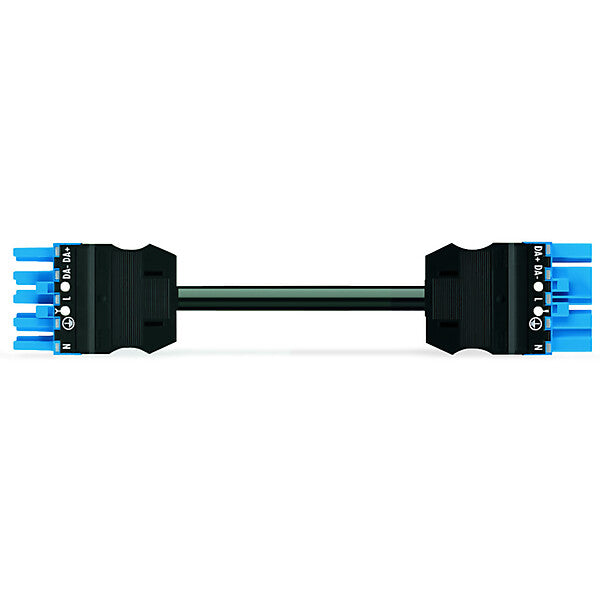

WAGO konfekt.Verbindungsleitung Eca,Buchse Stecker 771-9985/016-501
Verpackungseinheit: 1 Stk.
30 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 7 bis 14 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 16 A |
| Polzahl | 5 |
| Schutzart (IP) | IP20 |
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | Stecker |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Gesamtlänge | 5000 mm |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | blau |
| RAL-Nummer Codierung/Kontakteinsatz | 5015 |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Gehäusefarbe | schwarz |
| Kabeltyp | H05Z1Z1-F |
| Kabeldurchmesser | 9,3..11,6 mm |
| Mantel-Farbe | schwarz |
| Leiternennquerschnitt | 1,5 mm² |
| Art der Verriegelung | separat |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Max. Betriebstemperatur am Leiter | 85 °C |
| Halogenfrei | ja |
| Brandlast | 41,66190799 kWh |
| Kontaktmaterial | CuSn |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 6 kV |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
Beschreibung
Konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Wirksam Anschlussverbindungen stecken, statt aufwendig zu schrauben: mit der konfektionierten Anschlussleitung WINSTA® MIDI 5-polig. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung I in Blau benennt WINSTA® MIDI-Installationssteckverbinder, die vor allem in der Gebäudeautomation bei der Ansteuerung von Licht zum Einsatz kommen. Flexibilität bei der Installation bietet Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Anforderungen flexibel gerecht wird. Dieses Produkt hält alle Mindest-Branschutzbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Bereichen einsatzfähig. Bei der Erzeugung dieser konfektionierten Anschlussleitung wurden die Halogene bewusst weggelassen. Dadurch wird ein wichtiger Beitrag zum Klimaschutz geleistet.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für Steuerung von Licht (DALI-Standard).
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.
Hersteller-Informationen
Art.-Nr. 771-9985/016-501
EAN 4045454337308
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
