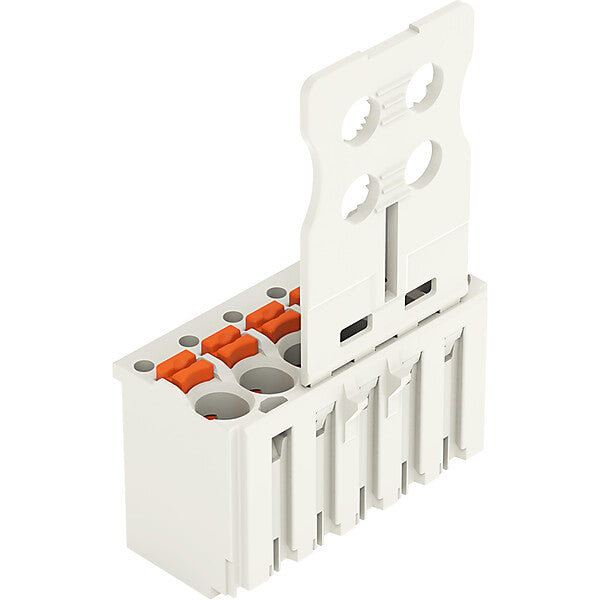

WAGO Federleiste mit Griffplatte 2091-1106
Verpackungseinheit: 50 Stk.
3 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Explosionsgeprüfte Ausführung "Ex e" | nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..0,75 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2..1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2..1,5 mm² |
| Bemessungsstrom In | 10 A |
| Bemessungsspannung | 160 V |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Polzahl | 6 |
| Anzahl der Klemmstellen je Pol | 1 |
| Montageart | sonstige |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | -60..100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Breite | 3,5 mm |
| Höhe | 33 mm |
| Tiefe | 33 mm |
| Abschlussplatte erforderlich | nein |
| Farbe | grau |
| Transparent | nein |
Beschreibung
Federleiste/Buchse Serie 2091 mit Push-in CAGE CLAMP®
Die Federleiste/Buchse mit der Artikelnummer 2091-1106 verspricht eine fehlerfreie Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Maße (21 x 33 x 11,4) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Diese Federleiste/Buchse wird durch einen Drücker betätigt. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es verwendet die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder zweifach einerseits für den Anschluss des Leiters, andererseits für die Kontaktierung des Steckerstiftes.
Hersteller-Informationen
Art.-Nr. 2091-1106
EAN 4050821160717
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
