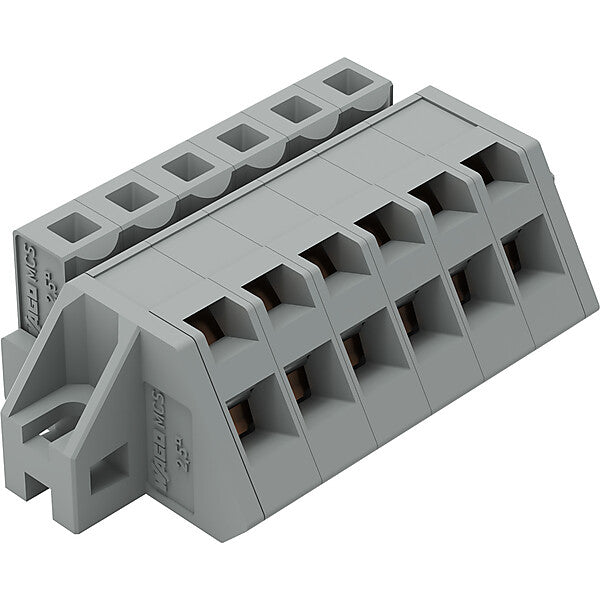

WAGO Federleiste 6-pol. 5mm 731-506/031-000
Verpackungseinheit: 50 Stk.
25 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 30 bis 60 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Art der Verbindung | Leiterplatte zu Kabel |
| Kontaktausführung | Buchse |
| Polzahl | 6 |
| Anzahl der Steckkontaktreihen | 1 |
| Rastermaß der Kontakte | 5 mm |
| Rastermaß der Anschlüsse | 5 mm |
| Winkel Kontakt/Leiteranschluss | 135° (schräg nach oben) |
| Bemessungsstrom In | 12 A |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..2,5 mm² |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anschließbare Kabeltype | Rundkabel |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Werkstoff des Isolierkörpers | Thermoplast |
| Werkstoff des Gehäuses | Kunststoff |
| Beschichtung Gehäuse | unbeschichtet |
| Gehäusefarbe | grau |
| Mit Schutzleiter | nein |
| Betriebstemperatur | -60..85 °C |
| Schutzart (IP), montiert | IP20 |
Beschreibung
Federleiste/Buchse Serie 731, grau
Die Federleiste/Buchse mit der Artikelnummer 731-506/031-000 verspricht eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie vielseitige Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 7 bis 8 mm benötigt. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (44,8 x 13,1 x 23) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse ausgelegt für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Kontaktoberfläche besteht aus Zinn. Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt. Das MCS "Multi Connection System" von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.
Hersteller-Informationen
Art.-Nr. 731-506/031-000
EAN 4044918575140
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
