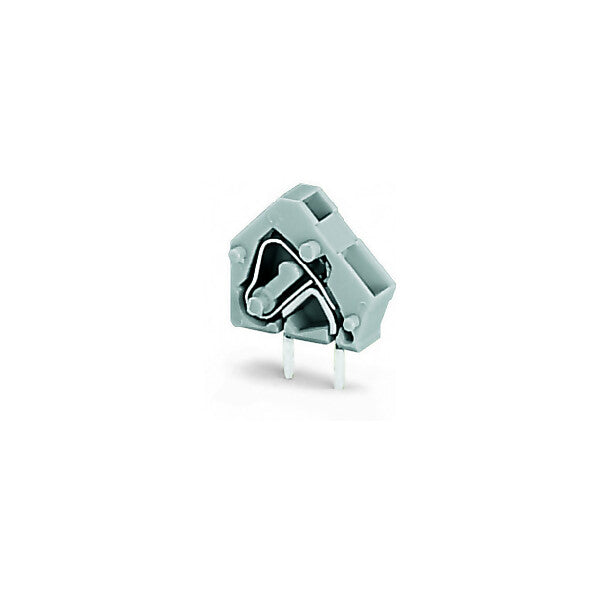

WAGO Einzelklemme 2,5qmm 236-401
Verpackungseinheit: 100 Stk.
1 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Höhe | 13 mm |
| Anzahl der elektrischen Anschlüsse | 1 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse | 5 mm |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Bemessungsstrom In | 24 A |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..2,5 mm² |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Länge des Pins | 4 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
| Gehäusefarbe | grau |
| Betriebstemperatur | -60..105 °C |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | ohne |
Beschreibung
Leiterplattenklemme Serie 236 mit CAGE CLAMP®
Die Leiterplattenklemme hat die Artikelnummer 236-401 und ermöglicht einen einfachen und zuverlässigen Anschluss. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (7,2 x 17 x 14) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im 45 °-Winkel zur Oberfläche.
Hersteller-Informationen
Art.-Nr. 236-401
EAN 4044918768658
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
