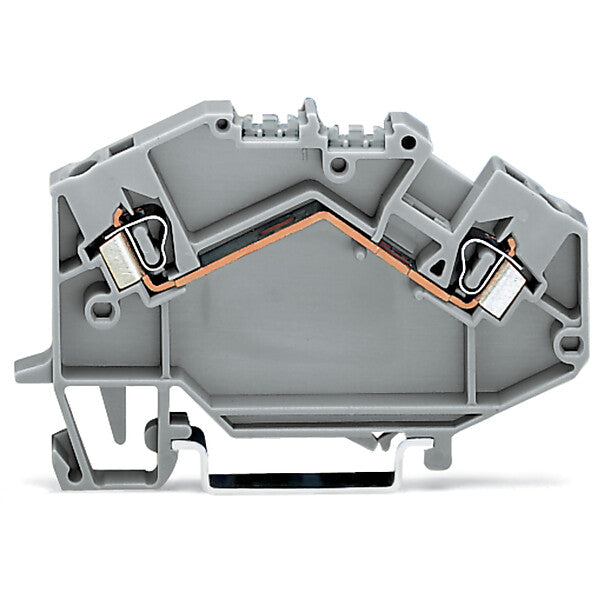

WAGO Durchgangsklemme 0,08-2,5mmq grau 780-601
Verpackungseinheit: 1 Stk.
78 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..2,5 mm² |
| Bemessungsstrom In | 24 A |
| Bemessungsspannung | 1000 V |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Breite | 5 mm |
| Höhe | 77 mm |
| Tiefe | 43,5 mm |
| Explosionsgeprüfte Ausführung "Ex e" | nein |
| Abschlussplatte erforderlich | ja |
| Farbe | grau |
| Etagen intern gebrückt | nein |
Beschreibung
Durchgangsklemme Serie 780 mit CAGE CLAMP®
Bei dieser Durchgangsklemme (Artikelnummer 780-601) steht eine schnelle und sichere Verbindung im Fokus. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht.
Hersteller-Informationen
Art.-Nr. 780-601
EAN 4044918681018
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
