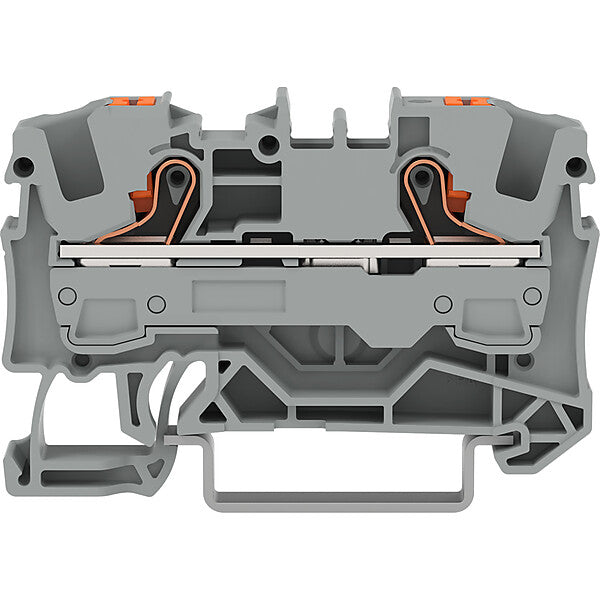

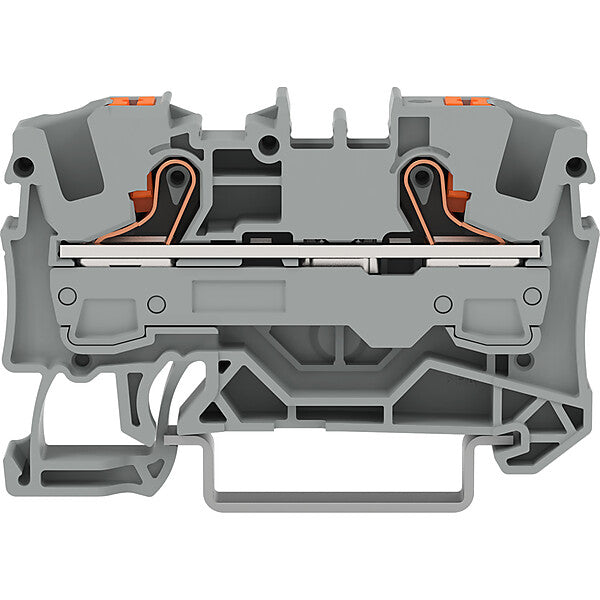

WAGO 2-Leiter-Durchgangsklemme 6qmm, grau 2206-1201
Verpackungseinheit: 1 Stk.
55 auf Lager - Lieferung 1 bis 3 Werktage
Die gewählte Menge ist aktuell nicht vollständig auf Lager. Für diesen Artikel gilt dann: Lieferzeit 15 bis 30 Werktage.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5..10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5..6 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..10 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5..6 mm² |
| Bemessungsstrom In | 41 A |
| Bemessungsspannung | 800 V |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Breite | 7,5 mm |
| Höhe | 57,3 mm |
| Tiefe | 32,89999999 mm |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Abschlussplatte erforderlich | ja |
| Farbe | grau |
| Etagen intern gebrückt | nein |
Beschreibung
Durchgangsklemme Serie 2206, grau
Die Durchgangsklemme mit der Artikelnummer 2206-1201 ermöglicht einen einfachen und sicheren Anschluss. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 13 und 15 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (7,5 x 57,3 x 39,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet. Durch einen Drücker wird diese Durchgangsreihenklemme betätigt. TOPJOB® S Reihenklemmen sorgen in diversen Industrieanwendungen und in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit lediglich einem Reihenklemmensystem können Sie überall auf der Welt als auch in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
Hersteller-Informationen
Art.-Nr. 2206-1201
EAN 4055143846615
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
