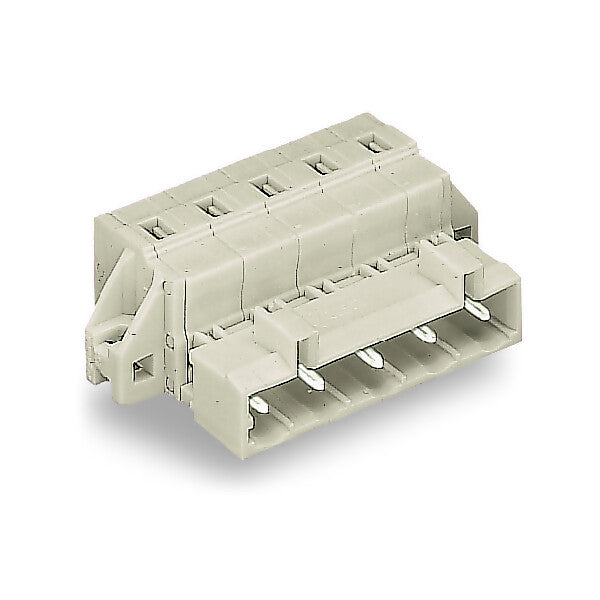

WAGO 1-Leiter-Stiftleiste CAGECLAMP,2,5mm²,lgr 723-612/019-000
109,12 €
UVP*
104,53 €
104,53 €
Sale
Ausverkauft
10,45 €
Stk.
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 10 Stk.
Verpackungseinheit: 10 Stk.
Wird bestellt - Lieferzeit 15 bis 30 Werktage
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Art der Verbindung | Leiterplatte zu Kabel |
| Kontaktausführung | Stift |
| Polzahl | 12 |
| Anzahl der Steckkontaktreihen | 1 |
| Rastermaß der Kontakte | 7,5 mm |
| Rastermaß der Anschlüsse | 7,5 mm |
| Winkel Kontakt/Leiteranschluss | 180° (horizontal) |
| Bemessungsstrom In | 12 A |
| Bemessungsspannung | 630 V |
| Bemessungsstoßspannung | 6 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..2,5 mm² |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anschließbare Kabeltype | Rundkabel |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Werkstoff des Isolierkörpers | Thermoplast |
| Werkstoff des Gehäuses | Kunststoff |
| Beschichtung Gehäuse | unbeschichtet |
| Gehäusefarbe | grau |
| Mit Schutzleiter | nein |
| Betriebstemperatur | -60..100 °C |
| Schutzart (IP), montiert | IP10 |
Beschreibung
1-Leiter-Stiftleiste; CAGE CLAMP®; 2,5 mm²; Rastermaß 7,5 mm; 12-polig; 100% fehlsteckgeschützt; Befestigungflansch; 2,50 mm²; lichtgrau
Bei dieser Stiftleiste (Artikelnummer 723-612/019-000) ist eine saubere Elektroinstallation der Fokus. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Stiftleiste Abisolierlängen von 8 bis 9 mm benötigt. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Abmessungen (102,3 x 14,3 x 27,5) mm. In Abhängigkeit von der Leiterart ist die Stiftleiste für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Diese Stiftleiste/Stecker wird durch ein Betätigungswerkzeug betätigt. Das MCS "Multi Connection System" von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.
Stiftleiste Serie 723 mit 0 ° Leiterabgang zur Steckrichtung
Bei dieser Stiftleiste (Artikelnummer 723-612/019-000) ist eine saubere Elektroinstallation der Fokus. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Stiftleiste Abisolierlängen von 8 bis 9 mm benötigt. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Abmessungen (102,3 x 14,3 x 27,5) mm. In Abhängigkeit von der Leiterart ist die Stiftleiste für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Diese Stiftleiste/Stecker wird durch ein Betätigungswerkzeug betätigt. Das MCS "Multi Connection System" von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.
Hersteller-Informationen
Art.-Nr. 723-612/019-000
EAN 4044918266260
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
