Befestigungs- und Abzweigmaterial

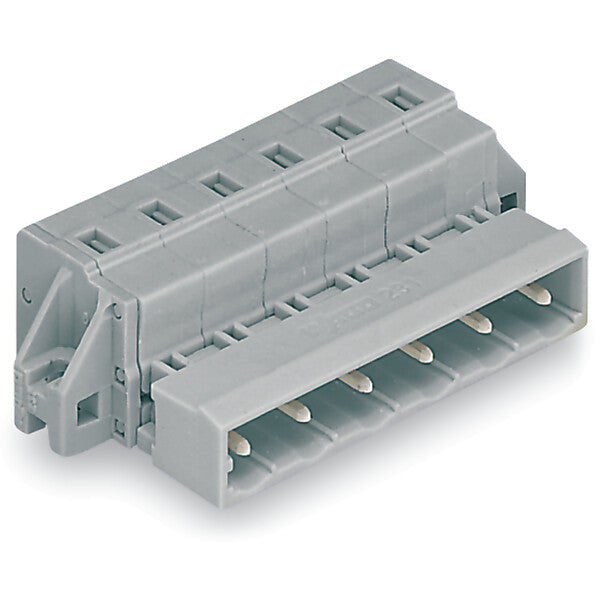

WAGO 1-Leiter-Stiftleiste CAGECLAMP,2,5mm²,gr 731-613/019-000
106,39 €
UVP*
101,91 €
101,91 €
Sale
Ausverkauft
10,19 €
Stk.
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 10 Stk.
Verpackungseinheit: 10 Stk.
Nicht vorrätig
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Art der Verbindung | Leiterplatte zu Kabel |
| Kontaktausführung | Stift |
| Polzahl | 13 |
| Anzahl der Steckkontaktreihen | 1 |
| Rastermaß der Kontakte | 7,5 mm |
| Rastermaß der Anschlüsse | 7,5 mm |
| Winkel Kontakt/Leiteranschluss | 180° (horizontal) |
| Bemessungsstrom In | 12 A |
| Bemessungsspannung | 630 V |
| Bemessungsstoßspannung | 6 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..2,5 mm² |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anschließbare Kabeltype | Rundkabel |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Werkstoff des Isolierkörpers | Thermoplast |
| Werkstoff des Gehäuses | Kunststoff |
| Beschichtung Gehäuse | unbeschichtet |
| Gehäusefarbe | grau |
| Mit Schutzleiter | nein |
| Betriebstemperatur | -60..100 °C |
| Schutzart (IP), montiert | IP20 |
Beschreibung
1-Leiter-Stiftleiste; CAGE CLAMP®; 2,5 mm²; Rastermaß 7,5 mm; 13-polig; Befestigungflansch; 2,50 mm²; grau
Die Stiftleiste hat die Artikelnummer 731-613/019-000 und bietet eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Stiftleiste ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 mm nötig. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (109,8 x 14,3 x 27,5) mm. In Abhängigkeit von der Leiterart ist die Stiftleiste für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht. Die Oberfläche der Kontakte besteht aus Zinn. Über ein Betätigungswerkzeug wird diese Stiftleiste/Stecker betätigt. Das "Multi Connection System" MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.
Stiftleiste Serie 731 mit Rastermaß 7,5 mm
Die Stiftleiste hat die Artikelnummer 731-613/019-000 und bietet eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Stiftleiste ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 mm nötig. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (109,8 x 14,3 x 27,5) mm. In Abhängigkeit von der Leiterart ist die Stiftleiste für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht. Die Oberfläche der Kontakte besteht aus Zinn. Über ein Betätigungswerkzeug wird diese Stiftleiste/Stecker betätigt. Das "Multi Connection System" MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.
Hersteller-Informationen
Art.-Nr. 731-613/019-000
EAN 4044918288644
WAGO GmbH & Co. KG
Hansastr. 27
DE-32423 Minden
www.wago.com
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
