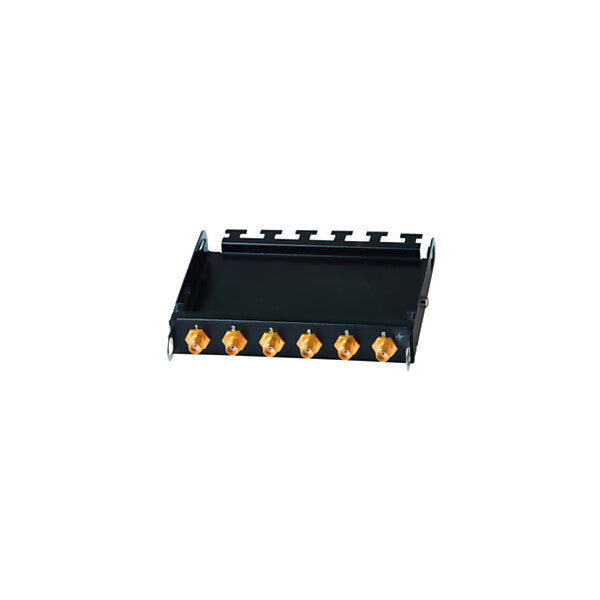

Telegärtner HD3-Modul 1HE 6x BNC 100021636

Merkmal	Wert
Anzahl der Höheneinheiten (HE)	1
Befestigungsmaß (standardisiert)	482,6 mm (19 Zoll)

Platz ist kostbar, besonders in Rechenzentren und Technikräumen beispielsweise der Telekommunikationsanbieter. Hohe Kosten pro Quadratmeter erfordern eine optimale Nutzung mit möglichst vielen Anschlüssen auf engstem Raum. Gleichzeitig müssen die Steckverbindungen robust, zuverlässig und einfach zu handhaben sein. Dazu kommt der technologische Wandel als steter Begleiter der IT-Hardware. Die passende Verkabelung muss hierzu ein Höchstmaß an Flexibilität bieten, um Veränderungen effizient umsetzen zu können. Diese gegensätzlichen Forderungen erfüllt das neue Verteilsystem HD3 High Density, High Durability, High Diversity und bietet dem Anwender die Packungsdichte, die Nutzungsdauer, die Leistung und die Flexibilität für die Netze von heute und morgen. Module für Koaxleitungen für die Installation vor Ort wie auch für den Einsatz anschlussfertiger Strecken, individuell kombinierbar und in Sekundenschnelle auszutauschen das neue HD3-Verteilsystem ist die optimale Lösung, wenn höchste Ansprüche an Anschlussdichte, Qualität, Handhabung, Wirtschaftlichkeit, Flexibilität und Zukunftssicherheit gestellt werden.

Leistungsmerkmale:
19 -Baugruppenträger in HE, 1 HE und 3 HE,
Zurückversetzte Montage des Baugruppenträgers möglich,
Zurückversetzte Montage der Module innerhalb des Baugruppenträgers möglich,
Chassis von Baugruppenträger und Modulen mit elektrisch leitfähiger Oberfläche für impedanzarmen Potenzialausgleich,
Anschlussreihe für Potenzialausgleichsleitungen,
Multifunktionsschiene für einfache Kabelabfangung und Montage von Haltewinkeln,
Module für Glasfaser-, Twisted-Pair- und Koaxleitungen,
Bestückung mit Modulen sowohl front- als auch rückseitig mit innovativer Verriegelung,
Werkzeugloser Tausch der Module in Standardposition in kürzester Zeit,
Mischbestückung der Baugruppenträger mit Glasfaser-, Twisted-Pair- und Koaxmodulen für besonders wirtschaftlichen Netzaufbau möglich,
LWL-Module für Breakout-/Mini-Breakout-Kabel, für anschlussfertige Glasfaserstrecken, mit integrierter Spleißkassette und als FanOut-Modul mit rückseitigem MPO/MTP®-Anschluss,
Bis zu 144 Fasern mit LC-Steckern pro Höheneinheit mit MPO/MTP®-Modulen,
Bis zu 144 Fasern mit LC-Steckern pro Höheneinheit mit Breakout- und Mini-Breakout-Kabeln, bis zu 96 Fasern mit Bündeladerkabeln,
Bis zu 48 RJ45-Anschlüsse pro Höheneinheit,
Bis zu 48 SMA- oder 24 BNC-Koaxanschlüsse pro Höheneinheit,
Kabelführung werkzeuglos montierbar/demontierbar,
Kundenspezifische Module auf Anfrage

Anmerkungen: Modul mit 6 Kupplungen BNC 75 O; volle Höhe (34 mm)
Z: 75 ?
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant

Art.-Nr. 100021636
EAN 4018359535810

Telegärtner
Telegärtner
Karl Gärtner GmbH
Lerchenstr. 35
DE-71144 Steinenbronn
www.telegaertner.com
[email protected]
