Verteilungen, Sicherungsmaterial > Zählerplatz- und Verteilersysteme

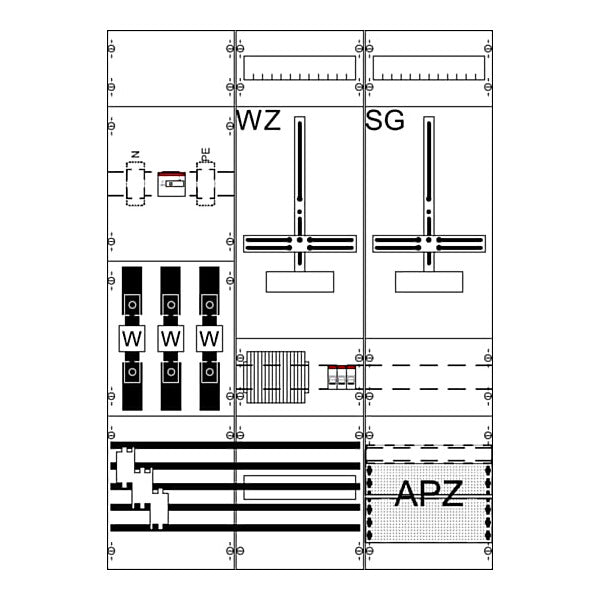

STRIEBEL & JOHN Mess- und Wandlerfeld WF37KK21
4.473,21 €
UVP*
4.237,78 €
4.237,78 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 3
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Bemessungsstrom | 125 A |
| Dauerstrom Inc | 100 A |
| Nennspannung (Un) | 415 V |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsfrequenz | 50 Hz |
| Stoßstromfestigkeit | 25 kA |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Anzahl der Felder | 3 |
| Anzahl der Wandlerzähler | 1 |
| Anzahl der SG-Plätze | 1 |
| Abschlusspunkt Zählerplatz (APZ) | ja |
| Mit Montageplatte | nein |
| Zähler bestückt mit Zählersteckklemme ZSK | nein |
| Zähler bestückt mit optischem Kommunikationskopf OKK | nein |
| Zähler bestückt mit Steuerleitungskanal | nein |
| Mit Spannungsversorgungsstecker | ja |
| Mit Primärverdrahtung | ja |
| Mit Sekundärverdrahtung | ja |
| Mit Zählerwechseltafel | nein |
| Geeignet für Zählerwechseltafel | nein |
| Max. Querschnitt der Abgangsleitung | 70 mm² |
| Prüfklemme, Anzahl der Pole | 16 |
| Breite | 750 mm |
| Höhe | 1050 mm |
| Tiefe | 160 mm |
Beschreibung
Die Messwandlerkomplettfelder der Baureihe WF mit Dreipunkt-Befestigung sind für den Einbau im Com-fortline oder Twinline Schränken vorgesehen. Die Felder sind nach den Vorgaben vom FNN Hinweis* vorverdrahtet und zeichnen sich durch fest definierte Funktionsflächen, eine definierte primär und sekundär Verdrahtung und eine definierte Spannung, Strom und Prüfklemme aus. Somit können die Produktlösun-gen bei Energieversorgern zum Einsatz kommen, diese nach den FNN Hinweis Messwandleranlagen zulassen. *Der FNN Hinweis beschreibt: Zählerplätze mit halbindirekten Messungen bis 1000 A in der Niederspan-nung (Wandleranlagen) Geltende Normen: DIN VDE 0603-2-2, DIN EN 61439-12
Hersteller-Informationen
Art.-Nr. 2CPX056138R9999
EAN 4011617561385
ABB AG
GB S&J
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.striebelundjohn.de
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
