STRIEBEL & JOHN Komplettschrank mit Zählerkreuz WA39KN1

Wandlerschrank

Art.-Nr.
V-E4-0646855
EAN
4011617560357
Hersteller-Art.-Nr.
2CPX056035R9999
Hersteller
STRIEBEL & JOHN
Herstellerprogramm
ComfortLine Solutions, WA
Zolltarifnummer
85371098

7.535,08 € UVP*

7.138,50 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 3
Verpackungseinheit: 1 Stk.

2 auf Lager - Lieferung 3 bis 5 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Dauerstrom Inc	200 A
Nennspannung (Un)	415 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsfrequenz	50 Hz
Stoßstromfestigkeit	25 kA
Bemessungskurzzeitstromfestigkeit Icw	25 kA
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Anzahl der Türen	2
Anzahl der Schlösser	1
Anzahl der Felder	2
Anzahl der Wandlerzähler	1
Anzahl der SG-Plätze	1
Abschlusspunkt Zählerplatz (APZ)	ja
Mit Montageplatte	nein
Zähler bestückt mit Zählersteckklemme ZSK	nein
Zähler bestückt mit optischem Kommunikationskopf OKK	nein
Zähler bestückt mit Steuerleitungskanal	nein
Mit Spannungsversorgungsstecker	ja
Mit Primärverdrahtung	ja
Mit Sekundärverdrahtung	ja
Mit Zählerwechseltafel	nein
Geeignet für Zählerwechseltafel	nein
Geeignet für Außeneinsatz	nein
Bemessungs-Belastungsfaktor RDF	1
Umgebungstemperatur	5..25 °C
RAL-Nummer	9016
Breite	800 mm
Höhe	1400 mm
Tiefe	215 mm

Beschreibung

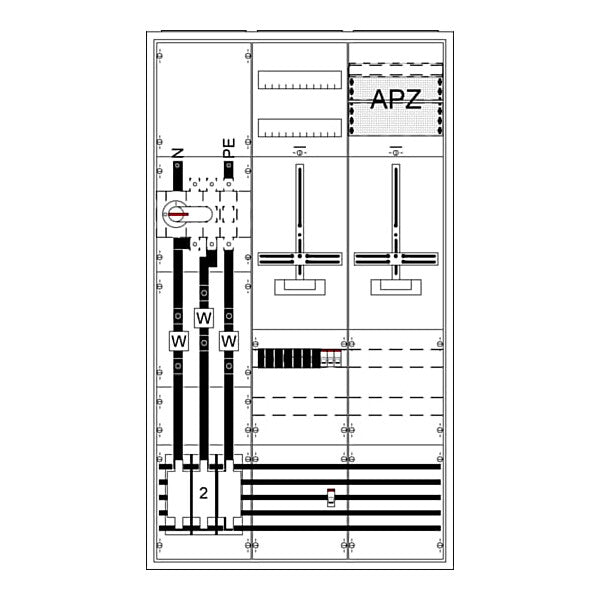

Mess- und Wandlerschrank, Baureihe A, Komplettschrank, mit Zählerkreuz, Anbaumöglichkeit: seitlich, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, Schutzklasse II (schutzisoliert), Schutzart IP31, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom In 222 A, Bemessungsstrom der Schaltgerätekombination InA 210 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech/Kunststoff, einflüglige Tür, Abmessungen in mm (H x B x T): 1400 x 800 x 215, Zählerplatz verdrahtet, Netzsystem TN-S, 5-polig, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, verdrahtet nach den Vorgaben des NB, Spannungspfad LS-Schalter B6/25 kA 3-polig Überspannungskategorie 3, Lastbereich: Sammelschienensystem Cu-Schienen 2 x 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteil NH2/400 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 10 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung L1-L3 Cu-Schiene 30 x 5 und 20 x 5, PE+N Cu-Schiene 20 x 5 mm, Anschluss N+PE (M8), Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035

Hersteller-Informationen

Art.-Nr. 2CPX056035R9999
EAN 4011617560357

STRIEBEL & JOHN
ABB AG
GB S&J
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.striebelundjohn.de
[email protected]

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
