STRIEBEL & JOHN Komplettfeld mit Zählerkreuz WF29KF1M

Zählerfeld

Art.-Nr.
V-E4-0647450
EAN
4011617560333
Hersteller-Art.-Nr.
2CPX056033R9999
Hersteller
STRIEBEL & JOHN
Herstellerprogramm
ComfortLine Solutions, WF
Zolltarifnummer
85371098

5.558,49 € UVP*

5.265,94 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 2
Verpackungseinheit: 1 Stk.

1 auf Lager - Lieferung 3 bis 5 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Mit Verdrahtung	ja
Ausführung	1-stöckig
Anzahl der Zählerplätze	1
Netzseitiger Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	220 A
Breite	500 mm
Höhe	1350 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	nein
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP2XC

Beschreibung

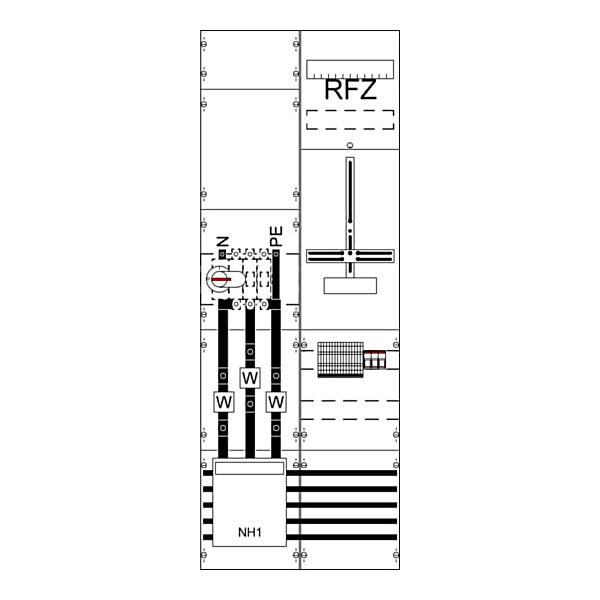

Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, Schutzart IP2XC, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 250 A, in RAL 7035, Abmessungen in mm (H x B x T): 1350 x 500 x 160, Netzsystem TN-S, 5-polig, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, verdrahtet nach den Vorgaben des NB, Spannungspfad Kurzschlussbegrenzungswendel und Sicherungs-Trennschalter, 3Pol mit Sicherungseinsatz 10,3 x 38mm 3A, Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungslasttrenner NH1/250A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung L1-L3 Cu-Schiene 30 x 5 und 20 x 5, PE+N Cu-Schiene 20 x 5 mm, Anschluss N+PE (M8), Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 2, Platzeinheiten 216, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035

Hersteller-Informationen

Art.-Nr. 2CPX056033R9999
EAN 4011617560333

STRIEBEL & JOHN
ABB AG
GB S&J
Freisenbergstr. 2
DE-58513 Lüdenscheid
www.striebelundjohn.de
[email protected]

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
