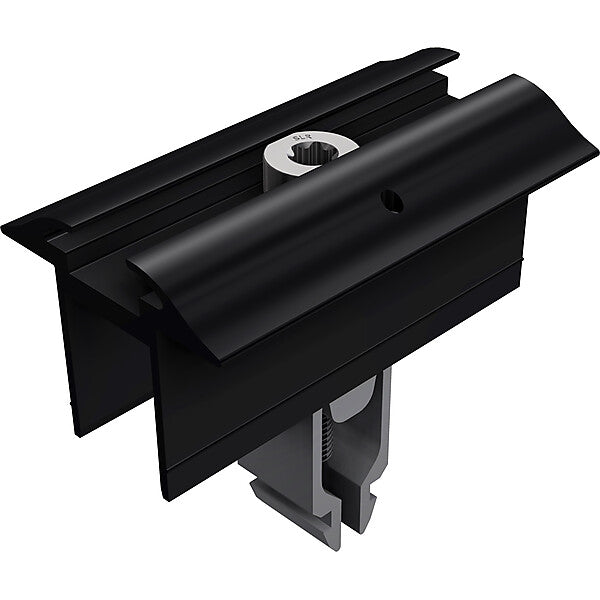

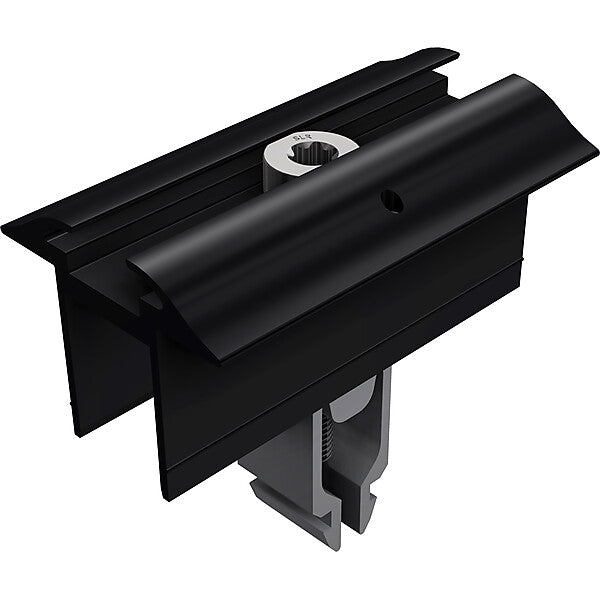

SL Rack Mittelkemme mit Erdung schwarz eloxiert 96160-01

Photovoltaik-Verbindungs- und Befestigungselement

Art.-Nr.
V-E4-8919066
EAN
4262355110995
Hersteller-Art.-Nr.
96160-01
Hersteller
SL Rack
Zolltarifnummer
76109090

2,89 € UVP*

2,59 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

3491 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung	Mittelklemme
Werkstoff	Aluminium
Oberflächenschutz	anodisiert/eloxiert
Breite	70 mm
Höhe	65 mm
Für Rahmenhöhe	28..45 mm

Beschreibung

Die Mittel- und Endklemmen Vario sind die ideale Lösung für die flexible Montage von PV-Modulen auf Tragschienen mit Rahmenhöhen von 28 bis 45 mm. Durch ihr universelles Design können die Klemmen durch einfaches Anheben und Drehen um 90° sowohl vertikal als auch horizontal montiert werden. Vormontierte Komponenten und die Kompatibilität mit allen RAIL-Systemen vereinfachen die Lagerhaltung. Die Klemmen können mit nur einem Werkzeug (TX 40) bequem von oben verschraubt werden und verfügen über eine Klemmlänge von 70 mm und eine Klemmtiefe von 10 mm für eine sichere Montage. Optional sind die Klemmen mit einem Erdungspin erhältlich, der den Potentialausgleich ermöglicht und die Systemerdung vereinfacht. Alle Klemmen sind in Aluminium blank oder schwarz eloxiert erhältlich, passend zu den unterschiedlichen optischen Anforderungen und ohne zusätzlichen Aufwand für den Potentialausgleich.

Hersteller-Informationen

Art.-Nr. 96160-01
EAN 4262355110995

SL Rack
SL Rack GmbH
Münchener Str.1
DE-83527 Haag i.OB
www.sl-rack.de
[email protected]
