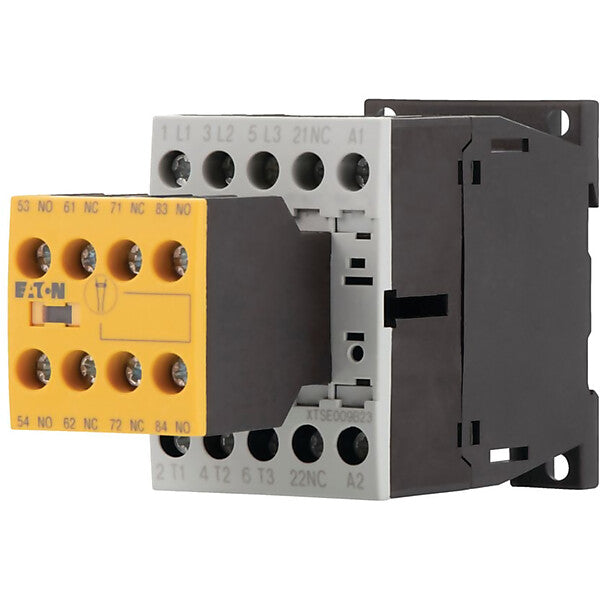

Sicherheitsschütz 2S, 3Ö DILMS9-23(24VDC)
0,00 €
0,00 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Bemessungssteuerspeisespannung AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung DC | 24 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50 Hz | 24..690 V |
| Betriebsspannung AC 60 Hz | 24..690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 2,5 kW |
| Bemessungsbetriebsleistung NEMA | 3,7 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 3 |
| Geeignet für Reiheneinbau | nein |
| Breite | 45 mm |
| Höhe | 69 mm |
| Tiefe | 117 mm |
Beschreibung
Sicherheitsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Hilfsschalterelement nicht ablösbar mit Grundgerät verbunden (manuelle Ansteuerung nicht möglich).
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
