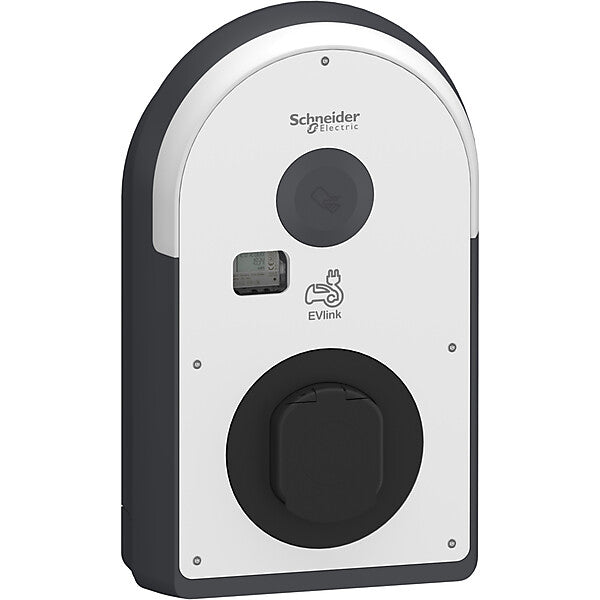

Schneider Electric Wallbox Pro AC T2S Steckdose 6mA EVB3I22N40M

Merkmal	Wert
Ausführung Anschluss Anlagenseite	3-phasig
Eingangsspannung	380..415 V
Frequenz	50/60 Hz
Nennanschlussleistung	22 kW
Anzahl der Ladepunkte	1
Max. Leistung pro Ladepunkt	22 kW
Breite	317 mm
Höhe	529 mm
Tiefe	153 mm
Anzahl der Ladesteckdosen Typ 2	1
Mit Hausanschlusskasten (HAK)	nein
Ladekabel dauerhaft verriegelbar an der Ladestation	nein
DC-Fehlerstromerkennung	ja
Schützkontakt-Verschweiß-Erkennung	nein
Mit Leitungsschutzschalter	nein
Vernetzbar als Master	nein
Vernetzbar als Extender	ja
Vernetzbar über LAN	ja
Vernetzbar über WLAN	nein
Mobilfunkstandard 4G (LTE)	nein
Mobilfunkstandard 5G	nein
Mit Energiezähler	ja
Mit Schlüsselschalter	nein
Mit integriertem RFID-Kartenleser	ja
NFC (Near Field Communication)	ja
Statisches Lastmanagement integriert	nein
Geeignet für dynamisches Lastmanagement	nein
Open Charge Point Protocol (OCPP) Version	1.6
Plug and charge (ISO 15118)	nein
Mit Display	nein
Werkstoff des Gehäuses	Kunststoff
Schutzart (IP)	IP55
Schlagfestigkeit	IK10
Kompatibel mit Apple HomeKit	nein
Kompatibel mit Google Assistant	nein
Kompatibel mit Amazon Alexa	nein
IFTTT-Unterstützung verfügbar	nein
Bedienung und Konfiguration über App	ja
Export der Ladehistorie	ja
Anschließbarer Leiterquerschnitt	10 mm²
Backend mitgeliefert	nein
Mit MID-kompatiblem Energiezähler	ja
Eichrechtskonform	ja

EVlink Pro AC Wallbox in eichrechtskonformer Ausführung mit Typ 2 Steckdose mit Shuttern. Für den Einsatz in öffentlichen Garagen oder auf Parkplätzen, für die Innen- oder Außeninstallation an der Wand, auf der EVlink Stele (EVA1PBS1 / EVA1PBS2) oder im Metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Mode 3 Ladung gemäß IEC 61851-1, 3-phasig mit maximal 22 kW Ladeleistung, Typ 2 Steckdose. mit integriertem eichrechtskonformen Zähler, 6mA Gleichfehlerstromerkennung (ermöglicht den Einsatz eines FI Typ A). Digitaleingänge: 1 für vorübergehende Strombegrenzung, 1 für verschobene/ausgesetzte Ladung, 1 für EV-Anwesenheitserkennung. Zugriffskontroller über NFC / RFID Reader. NFC Reader 13,56 MHz kompatibel mit Typ 1, 2, 4 und 5 Badges, RFID Reader: Entspricht den Protokollen ISO/CEI 14443 A & B und ISO/CEI 15693, Kompatibel mit Mifare Ultralight, Mifare Classic, Mifare Plus. Nutzerinformationen und Statusmeldung über einen gut sichtbaren LED-Bogen, inbetriebnahme der Wallbox über eSetup App via Bluetooth. Kommunikationsstandards: Bluetooth, Ethernet 2 Anschlüsse (1 für Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J zur Anbindung an ein Backend sowie dem Lastmanagementsystem EcoStruxure EV Charging Expert. optionales Zubehör: Wifi Modul (EVA1MW), Modem Modul (EVA1MS & EVA1MM), ISO 15118 Modul (EVA1M8), steckbar auf den Ladecontroller. Farbe der Ladestation: Korpus: Dunkelgrau RAL 7016 und Schwarz RAL 9005, Frontabdeckung: Weiß RAL 9003. Abmessungen BxHxT: 317x529x153mm, Gewicht: 7,5 kg, Material: Polycarbonat UV-behandelt. Stoßfestigkeit IK10, Schutzgrad IP55, Betriebstemperatur -25 bis 40°C, Lagertemperatur -40 bis 80°C, Betriebshöhe max. 2000m ohne Derating, rel. Luftfeuchte 5 bis 95%, Eigenverbrauch <10W. Erdungssystem: TT, TN(S) oder TN(C)(S), IT kompatibel mit zusätzlichem Trenntransformator in der Spannungsversorgung. Normen und Standards: CE, E.V. Ready, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC 60884-1 und NF-C 61314.

Art.-Nr. EVB3I22N40M
EAN 3606486078518

Schneider Electric
Schneider Electric GmbH
EUREF Campus 1
DE-40472 Düsseldorf
www.se.com/de
[email protected]
