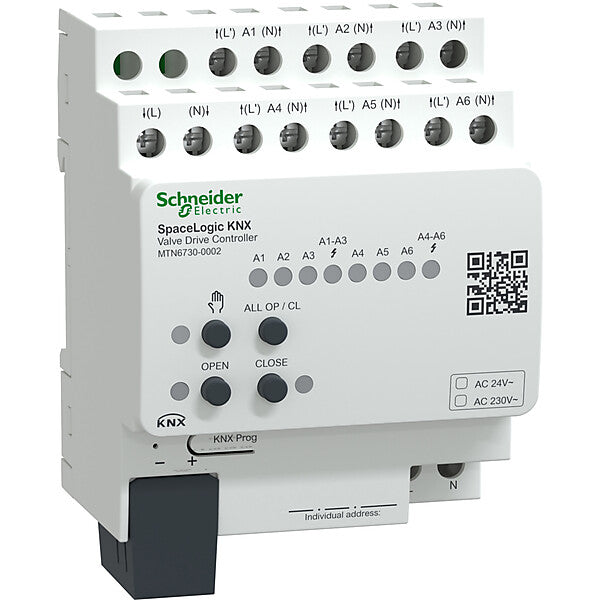

Schneider Electric Ventilantriebsaktor SpaceLogic KNX MTN6730-0002

Bussystem-Heizungsaktor

Art.-Nr.
V-E4-6088793
EAN
3606481978332
Hersteller-Art.-Nr.
MTN6730-0002
Hersteller
Schneider Electric
Herstellerprogramm
KNX, SpaceLogic KNX
Zolltarifnummer
85371098

264,18 € UVP*

222,20 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

4 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Bussystem KNX	ja
Bussystem KNX-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Funk bidirektional	nein
Montageart	REG
Breite in Teilungseinheiten	4
Mit Busankopplung	ja
Busmodul abnehmbar	nein
Stellgröße stetig	ja
Stellgröße schaltend	ja
Ventilschutzfunktion	ja
Handschaltung	ja
Max. Schaltstrom (Ohmsche Last)	0,05 A
Anzahl der Ausgänge	6
Max. Ausgangsstrom	0,05 A
Schaltspannung	24..230 V
Schutzart (IP)	IP20

Beschreibung

Ventilantriebsaktor mit Regelung, REG. SpaceLogic KNX Ventilantriebsaktor. Zur Ansteuerung von elektrothermischen Ventilantrieben für Heiz- oder Kühldecken. Der Ventilantriebsregler hat 6 elektronische Ausgänge. An jeden Ausgang können bis zu 4 Ventilantriebe (230 V AC) oder 2 Ventilantriebe (24 V AC) angeschlossen werden. Es können sowohl stromlos geschlossene als auch stromlos geöffnete Ventilantriebe angeschlossen werden. Zusätzlich enthält der Ventilantriebsregler 6 integrierte Raumtemperaturregler (RTR), die unabhängig voneinander arbeiten. Die Stellgrößenausgänge dieser RTCs können intern mit den Ventilausgängen verknüpft werden, so dass Temperaturregelung und Ventilsteuerung bei Bedarf nur von einem einzigen Busteilnehmer durchgeführt werden können. In diesem Fall ist kein externer Raumtemperaturregler (z.B. Taster mit RTR) erforderlich. Da die Ventilausgänge einzeln angesteuert werden können, ist auch die Verwendung einer externen RTR jederzeit möglich. Die integrierten Raumtemperaturregler können das Stellgrößentelegramm auf den Bus senden und damit andere Heizungsaktoren oder Fan Coil Aktoren ansteuern. Die Ausgänge sind entweder schalterbetätigt (1 Bit) oder PWM-Signal (1 Byte) aktiviert. Jeder Ausgang ist überlast- und kurzschlussgeschützt. Alle Ausgänge können manuell per Tastenbedienung bedient werden. Baustellenbetrieb ist möglich. Zur Montage auf DIN-Schienen TH35 nach EN 60715. Der Busanschluss erfolgt über eine Busanschlussklemme.
