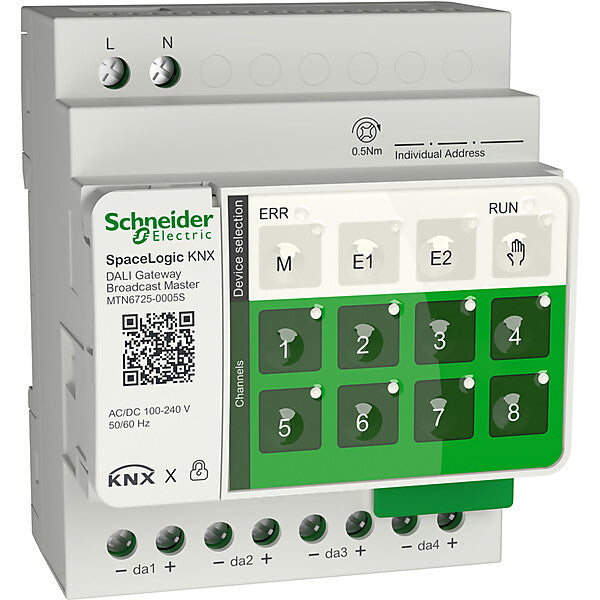

Schneider Electric SpaceLogic KNX DALI Broadcast Master MTN6725-0005S

Merkmal	Wert
Bussystem KNX	ja
Bussystem KNX-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	sonstige
Funk bidirektional	nein
Ausführung	Schnittstelle Beleuchtungssystem/DALI
Montageart	REG
Breite in Teilungseinheiten	4
Max. Anzahl der Geräte pro Kanal	4
Demontageschutz	nein
Mit LED-Anzeige	ja
Updatefähig	ja
Betriebsspannung	110..240 V
Protokoll	sonstige
Providerabhängig	nein
Visualisierung	nein
Web-Server	nein
Funkschnittstelle	nein
IR-Schnittstelle	nein
Schutzart (IP)	IP20

Das SpaceLogic KNX DALI Gateway Broadcast verfügt über vier intelligente DALI-Kanäle. Das Gerät unterstützt bis zu 32 Geräte pro Kanal und ist DALI-2-zertifiziert. Aufgrund der Fortführung des modularen Master-Erweiterungskonzepts kann der Master im weiteren Verlauf (voraussichtlicher Launch der Erweiterung MTN6825-0005 in Q3/25) auf bis zu 12 Kanäle erweitert werden. Es können maximal 2 Erweiterungen an den Master angeschlossen werden. Eine Kombination mit einer SpaceLogic Schalt/Jalousie Erweiterung ist möglich, um die DALI Zero Power Funktionen zu nutzen und so den Gesamtverbrauch der Vorschaltgeräte zu reduzieren. Das KNX DALI Gateway Broadcast vereinfacht die Einrichtung und Wartung durch seine Broadcast-Kommunikationsfunktion. Defekte Geräte können schnell und einfach ersetzt werden, ohne dass eine Adressierung oder Gruppierung erforderlich ist, was die Ausfallzeit und den Aufwand erheblich reduziert. Mit einer kompakten Größe von 4TE ist das Gateway ideal für schlanke Installationen geeignet. Die manuelle Steuerung erfolgt über Tasten auf der Frontplatte, die eine direkte Kontrolle der vier Kanäle ermöglichen. LED-Anzeigen bieten Echtzeit-Updates zur Gerätefunktionalität. Neben der einfachen Bedienung bietet das Gateway präzise Lichtanpassungen durch Unterstützung der Farb- und Farbtemperatursteuerung (DALI Gerätetyp 8). Es ermöglicht auch die Leistungs- und Energiemessung gemäß DALI Typ 51 Standards und bietet wertvolle Einblicke in den Energieverbrauch. Das KNX DALI Gateway Broadcast ermöglicht die Erstellung von bis zu 16 Szenen pro Kanal, wodurch hochgradig anpassbare Licht-Szenarien realisiert werden können. Versorgungsspannung: KNX-Bus, DC 24 V (SELV). Betriebsspannung für DALI-Netzteil: AC 100-240 V, 50/60 Hz oder DC Ausgänge: 4x D+/D-, DC 16-18 V (Basisisolierung, kein SELV), max. 250 mA, kurzschlussfest. Schnittstellen: KNX, DALI Anschlussquerschnitt: Versorgung bzw. DALI: 1,5-2,5 mm2 Schutzart: IP 20.

Art.-Nr. MTN6725-0005S
EAN 3606487200239
