Industrietechnik/Automation > Schütze, Relais, Lastschalter

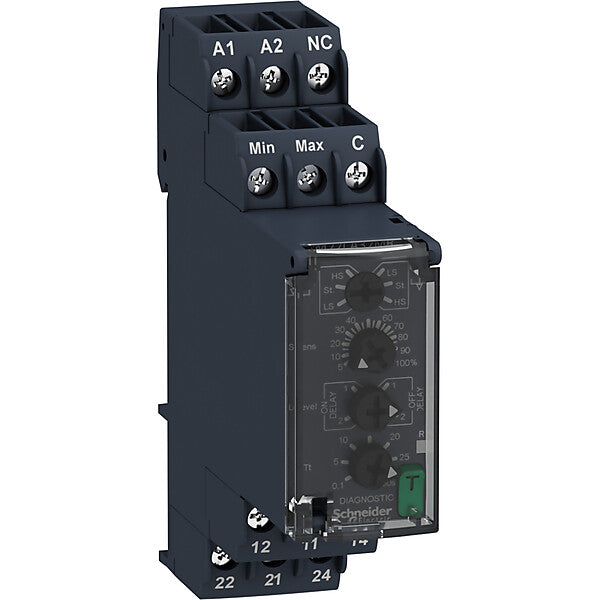

Schneider Electric Niveaurelais 2W 5-1MOhm RM22LA32MR

Füllstand-/Niveauüberwachungsgerät

Art.-Nr.
V-E4-8154816
EAN
3606480792342
Hersteller-Art.-Nr.
RM22LA32MR
Hersteller
Schneider Electric
Herstellerprogramm
Harmony Control, Zelio Control
Zolltarifnummer
85364900

160,06 € UVP*

74,47 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

5 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung AC 50 Hz	24..240 V
Versorgungsspannung AC 60 Hz	24..240 V
Versorgungsspannung DC	24..240 V
Anzahl der Elektrodeneingänge	3
Min. einstellbare Anzugsverzögerungszeit	0,1 s
Max. zulässige Anzugsverzögerungszeit	30 s
Min. einstellbare Rückfallverzögerungszeit	0,1 s
Max. zulässige Rückfallverzögerungszeit	30 s
Physikalisches Messprinzip	sonstige
Kaskadierbar	nein
Ansprechempfindlichkeit einstellbar	ja
Anzahl der Kontakte als Öffner	2
Anzahl der Kontakte als Wechsler	2
Breite	22,5 mm
Höhe	90 mm
Tiefe	73 mm

Beschreibung

Harmony Control. Dieses Niveausrelais überwacht den Füllstand von leitfähigen, nicht-brennbaren Flüssigkeiten (konduktives Messprinzip) als Grenzschalter. Es kann auch zur Steuerung von Flüssigkeitspegeln in einer 2-Punkt-Regelung beim Befüllen und Entleeren eingesetzt werden. Dazu werden leitfähige Niveauelektroden in den Tank gehängt. Das Messprinzip ermöglicht die Unterscheidung von Flüssigkeit und Schaum. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar sind. Der Widerstandswert (250 Ohm-1 MOhm) ist als Grenzwert und für die Ausgänge ist eine Ansprech- oder Abschaltverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglich einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.

Hersteller-Informationen

Art.-Nr. RM22LA32MR
EAN 3606480792342

Schneider Electric
Schneider Electric GmbH
EUREF Campus 1
DE-40472 Düsseldorf
www.se.com/de
[email protected]

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
