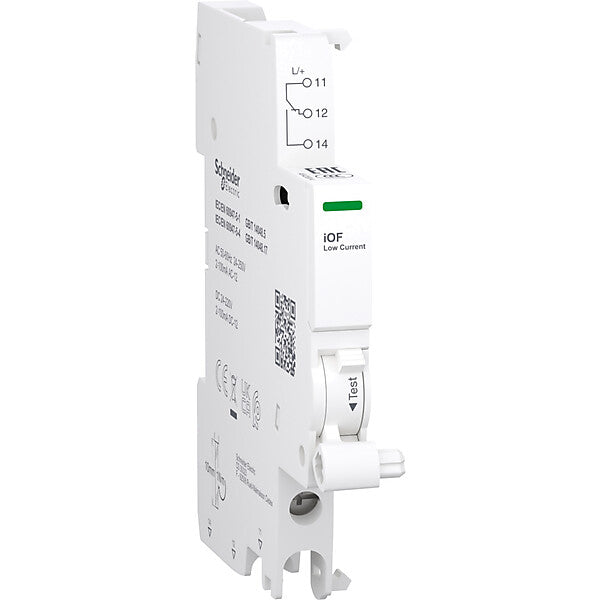

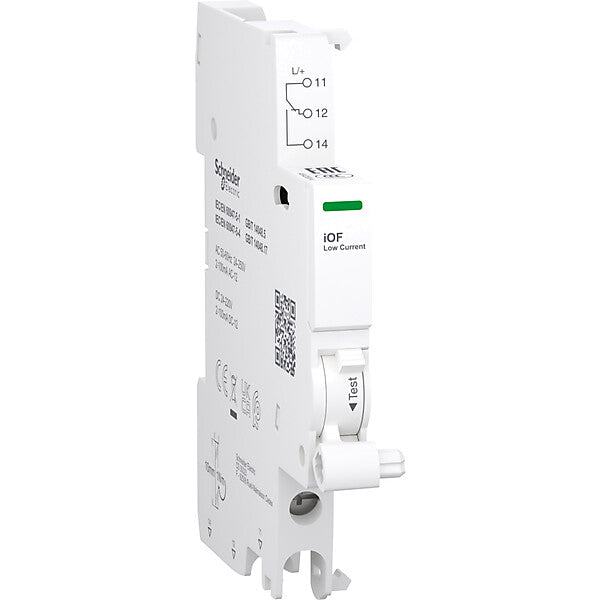

Schneider Electric Hilfsschalter iC40/60iOF1OC2-100mA A9A26914

Merkmal	Wert
Gerätemontage	FI/LS und Leitungsschutzschalter
Funktion	Hilfsschalter
Breite in Teilungseinheiten	0,5
Anzahl der Kontakte als Wechsler	1
Bemessungsschaltstrom	0,002 A
Bemessungsspannung	240 V
Spannungsart	AC/DC
Mit Autotest für Fehlerstromfunktion	nein
Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt)	4
Geeignet für max. Stromstärke der Hauptkontakteinheit	63 A

Dieses elektrische Zubehör von Acti9 ist ein Wechsler (Schließer/Öffner) zur Anzeige der Stellung OFFEN oder GESCHLOSSEN des Leistungsschutzschalters. Betriebsstrom liegt zwischen 2mA und 100mA bei einer Frequenz von 50Hz bis 60Hz bei 24VAC bis 240VAC & 24VDC bis 220VDC. Offen / Geschlossen, Hilfskontakt. Es ist für neue oder renovierte Installationen in kleinen Gewerbebetrieben, Gebäuden, kritischen Gebäuden, im Gesundheitswesen, in der Industrie, in Datenzentren und in Infrastrukturen vorgesehen. Dieses elektrische Zubehör ist kompatibel mit Acti9-Reihen wie iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC40, iC40 ARC, iCV40, iCV40 Vigi ARC, iC40 XA, iCV40 XA und iC60 RCBO. Dieser OC-Kontakt ist kompatibel mit Acti9-Geräten wie Acti9 iDT40, iDT40 XA, iDD40 und iKQE RCBO. Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt starre Kupferkabel. Der Kabelquerschnitt reicht von 1mm² bis 4mm². Die iOF wird entweder für die Gerätekurzbezeichnung oder den Kompatibilitätscode verwendet. Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt starre Kupferkabel. Der Kabelquerschnitt reicht von 1mm² bis 4mm². Schraubklemmanschluss unten ermöglicht bei flexible Kupferkabel einen Kabelquerschnitt von 0,5 mm² bis 2,5 mm². Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt stare Kupferkabel. Der Kabelquerschnitt 2 Kabel ermöglicht einen Kabelquerschnitt von 2,5mm². Er hat unten einen Schraubklemmanschluss. Der Anschluss ermöglicht den flexiblen Einsatz von Kupferkabeln mit Aderendhülse (2 Kabel). Der Kabelquerschnitt beträgt 1,5 mm². Die Bemessungsisolationsspannung (Ui) beträgt bis zu 500 V. Die Bemessungs-Stoßspannung (Uimp) beträgt 4kV. Die Breite in 9-mm-Teilung ist 1. Die Abmessungen sind (B) 9 mm x (H) 86 mm x (T) 73 mm. Die Farbe des Produktes ist weiß (RAL 9003). Der Verschmutzungsgrad ist 3. Der Grad der Tropentauglichkeit ist Behandlung 2. Das Anzugsdrehmoment der Verbindung beträgt 1N.m (unten) für den Schraubenziehertyp PZ1. Nach der Norm IEC 60529 beträgt der IP-Schutzgrad IP20. Die Betriebstemperatur liegt zwischen -25°C und +70°C. Die Lagertemperatur liegt zwischen -40°C und +85°C. Dieses Produkt erfüllt die Normen EN/IEC 60947-5-1 und EN/IEC 60947-5-4. Dieses Produkt ist mit dem CE- und UKCA-Zeichen zertifiziert.

Art.-Nr. A9A26914
EAN 3606482129139

Schneider Electric
Schneider Electric GmbH
EUREF Campus 1
DE-40472 Düsseldorf
www.se.com/de
[email protected]

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
