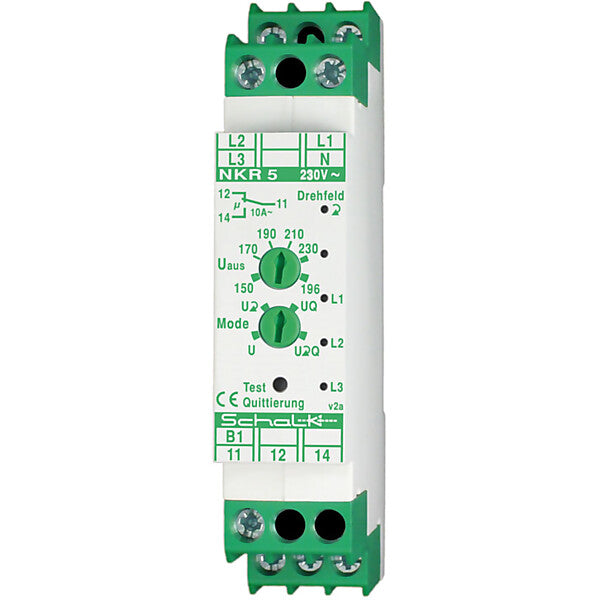

Schalk Netz-Überwachungs-Relais NKR 5

Spannungsüberwachungsgerät

Art.-Nr.
V-E4-5626526
EAN
4046929301046
Hersteller-Art.-Nr.
NKR509
Hersteller
Schalk
Zolltarifnummer
85364900

90,80 € UVP*

51,13 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

2 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsmessbereich 1	150..230 V
Spannungsmessbereich 2	196 V
Spannungsart des Messbereichs	AC
Ansprechwert Spannung	150..230 V
1-Phasen-Unterspannung möglich	ja
3-Phasen-Unterspannung möglich	ja
1-Phasen-Überspannung möglich	nein
3-Phasen-Überspannung möglich	nein
1-Phasen-Fenster möglich	nein
3-Phasen-Fenster möglich	nein
Enthält Funktion Gleichspannung-Unterspannung	nein
Enthält Funktion Gleichspannung-Überspannung	nein
Enthält Funktion Gleichspannung-Fenster	nein
Min. einstellbare Ansprechverzögerungszeit	0,5 s
Max. zulässige Ansprechverzögerungszeit	0,5 s
Min. einstellbare Rückfallverzögerungszeit	0 s
Max. zulässige Rückfallverzögerungszeit	0,5 s
Anzahl der Kontakte als Wechsler	1
Breite	18 mm
Höhe	88 mm
Tiefe	55 mm

Beschreibung

Die Netzüberwachungsrelais werden zur Überwachung von ein- bis dreiphasigen Netzen eingesetzt. Beim Einsatz in einem Drehstromnetz kann zusätzlich zur Spannung die Phasenlage überwacht werden. Die Schaltschwelle kann von 150 bis 230V frei, oder auf einen definierten Festwert von 196V (DIN VDE) eingestellt werden. Beim NKR 5 wird der Zustand der Phasenspannungen und der Drehfeldrichtung über 4 LEDs angezeigt. Ein Phasenausfall wird optisch durch eine blinkende LED gespeichert. Das Relais schaltet entweder automatisch nach Spannungswiederkehr, oder erst nach Quittierung durch den internen oder einen externen Taster ein (Fehlerspeicher-Funktion)., Maße: 18x55mm, 230V AC ,1 Wechsler 10A potentialfrei, Uvar 150-230V, Ufix 196V

Hersteller-Informationen

Art.-Nr. NKR509
EAN 4046929301046

Schalk
Schalk Steuerungstechnik
GmbH
Am Stellwinkel 2
DE-87784 Westerheim
www.schalk.de
[email protected]

Dokumente

Produktdatenblatt

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
