Industrietechnik/Automation > Schütze, Relais, Lastschalter

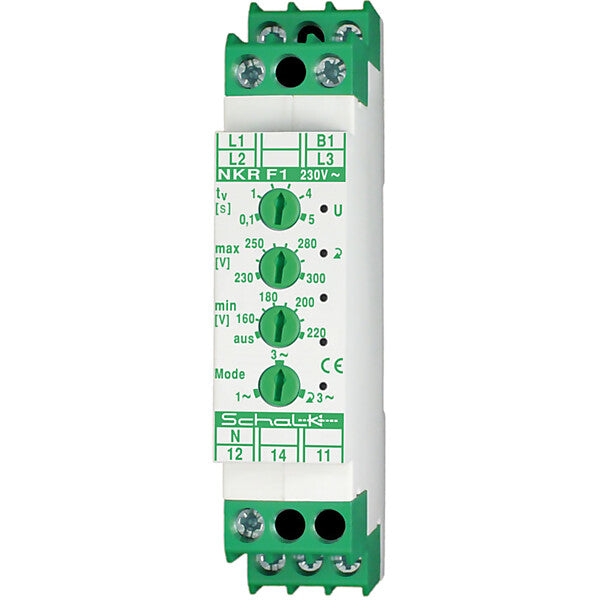

Schalk Netz-Überwachungs-Relais m.Drehf. 3x230/400V NKR F1

Spannungsüberwachungsgerät

Art.-Nr.
V-E4-5662259
EAN
4046929301060
Hersteller-Art.-Nr.
NKRF19
Hersteller
Schalk
Herstellerprogramm
Messrelais und Sensoren
Zolltarifnummer
85364900

85,68 € UVP*

48,77 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

20 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Externe Stromversorgung erforderlich	nein
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung AC 50 Hz	207..253 V
Versorgungsspannung AC 60 Hz	207..253 V
Spannungsmessbereich 1	150..400 V
Spannungsmessbereich 2	150..400 V
Spannungsart des Messbereichs	AC
Ansprechwert Spannung	160..300 V
1-Phasen-Unterspannung möglich	ja
3-Phasen-Unterspannung möglich	ja
1-Phasen-Überspannung möglich	ja
3-Phasen-Überspannung möglich	ja
1-Phasen-Fenster möglich	ja
3-Phasen-Fenster möglich	ja
Enthält Funktion Gleichspannung-Unterspannung	nein
Enthält Funktion Gleichspannung-Überspannung	nein
Enthält Funktion Gleichspannung-Fenster	nein
Min. einstellbare Ansprechverzögerungszeit	0,1 s
Max. zulässige Ansprechverzögerungszeit	5 s
Min. einstellbare Rückfallverzögerungszeit	0,1 s
Max. zulässige Rückfallverzögerungszeit	5 s
Anzahl der Kontakte als Öffner	1
Anzahl der Kontakte als Schließer	1
Anzahl der Kontakte als Wechsler	1
Spannungsart der Betriebsspannung	AC
Betriebsspannung AC 50 Hz	207..253 V
Betriebsspannung AC 60 Hz	207..253 V
Bemessungsschaltstrom	10 A
Breite	18 mm
Höhe	88 mm
Tiefe	55 mm

Beschreibung

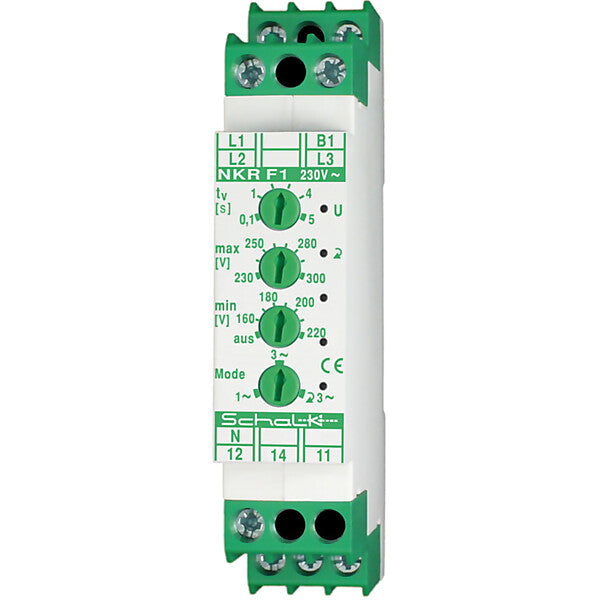

Netz-Überwachungs-Relais, Das NKR F1 überwacht 1 bis 3-phasige Netze auf Phasenlage, Über- und Unterspannung. Dadurch wird es möglich, auch auf Lullleiterunterbrechungen und die in der Regel dabei auftretenden Überspannungen zu reagieren., Folgeschäden in elektrischen Anlagen könne somit verhindert werden. Die Reaktionszeit auf Netzfehler ist von 0,1s bis 5s einstellbar. Das Relais schaltet nach einem Fehelrzustand wahlweise selbsttätig, oder erst nach Quittierung durch einen externen Taster wieder ein., Maße: 18x55mm, 230V AC - 1W pf 10A, Uvar 170-230V

Hersteller-Informationen

Art.-Nr. NKRF19
EAN 4046929301060

Schalk
Schalk Steuerungstechnik
GmbH
Am Stellwinkel 2
DE-87784 Westerheim
www.schalk.de
[email protected]

Dokumente

Produktdatenblatt

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
