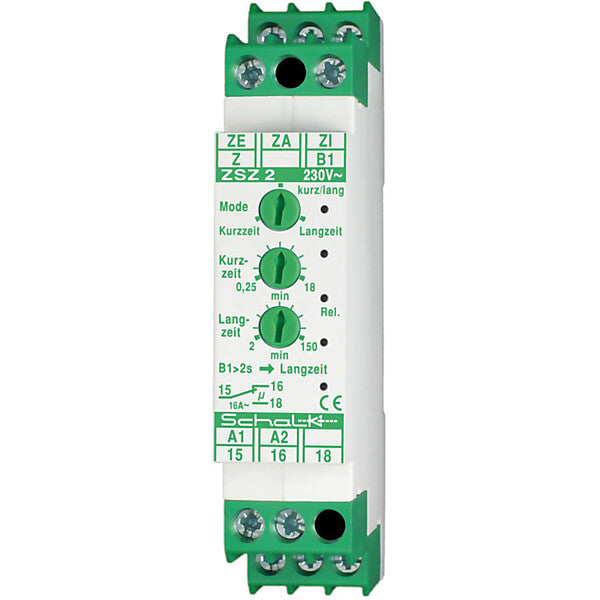

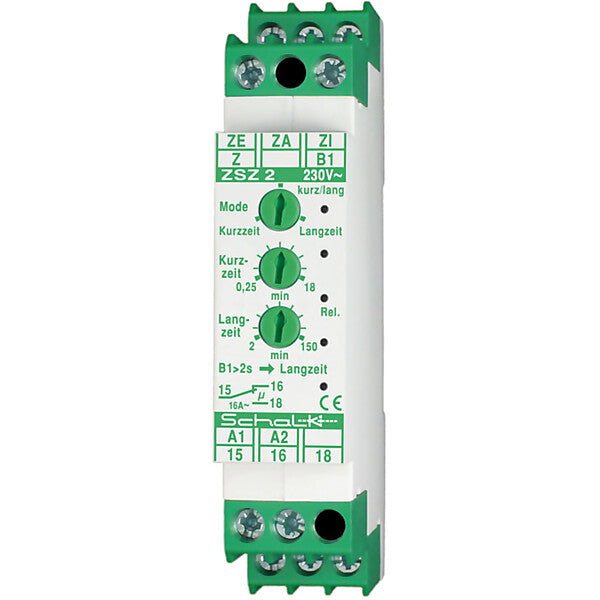

Schalk Lichtzeit-Impulsschalter m.3 Modi 1S 16A m.ZI ZSZ 2

Treppenlichtzeitschalter

Art.-Nr.
V-E4-5626153
EAN
4046929201063
Hersteller-Art.-Nr.
ZSZ209
Hersteller
Schalk
Zolltarifnummer
85364900

64,86 € UVP*

36,52 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

1 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Funktion	elektronisch mit Multifunktion
Montageart	DIN-Schiene
Breite in Teilungseinheiten	1
Einbautiefe	55 mm
Anzahl der Kontakte als Schließer	1
Steuerspannung 1	207..253 V
Steuerspannungsart 1	AC
Frequenz der Steuerspannung 1	50..60 Hz
Steuerspannung 2	8..230 V
Steuerspannungsart 2	AC/DC
Frequenz der Steuerspannung 2	50..60 Hz
Bemessungsschaltstrom	16 A
Rückfallverzögerung	0,25..150 min
Taster Glimmlampenstrom	20 mA
Schaltungsart	3- und 4-Leiter-Schaltung
Ausschaltvorwarnung	ohne
Stromstoßfunktion wählbar	ja
Nachschaltung	nachschaltbar + Dauerlicht + Zeitverlängerung
Versorgungsspannung	207..253 V
Spannungsart der Versorgungsspannung	AC
Max. Glühlampenlast	1000 W
Max. Leuchtstofflampenlast	250 VA
Max. Leuchtstofflampenlast (Duo-Schaltung)	1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert)	1000 VA

Beschreibung

Der ZSK 2 vereint als moderner Lichtzeit-Impulsschalter (Stromstoßschalter) ein hohes Maß an Komfort, Flexibilität und Funktionsvielfalt bei einfacher Handhabung und Bedienung. Durch kurzes bzw. längeres Betätigen des Lichttasters kann zwischen zwei voneinander unabhängig einstellbaren Zeitbereichen ausgewählt werden. Damit wird eine individuell konfigurierbare Kurzzeit- / Langzeitumschaltung in einem Bereich von 0,25 bis 150 Minuten ermöglicht. Durch erneute Betätigung des Lichttasters wird ein sofortiges Abschalten der Verbraucher erreicht. Zwei Betriebsarten ermöglichen ein Sperren der Langzeitumschaltung. Der ZSZ 2 beinhaltet einen zusätzlichen, von den übrigen Ein- und Ausgängen galvanisch getrennten Fremdspannungseingang (8v-230V UC), der z.B. von einer Türsprechanlage ohne Koppelrelais angesteuert werden kann, und des weiteren zwei Eingänge für zentrale Ein- und Ausschaltung., Maße: 18x55mm, 230V AC - 1 Schließer (potenzialfrei) 16A, tvK/tvL -18/-150min

Hersteller-Informationen

Art.-Nr. ZSZ209
EAN 4046929201063

Schalk
Schalk Steuerungstechnik
GmbH
Am Stellwinkel 2
DE-87784 Westerheim
www.schalk.de
[email protected]

Dokumente

Produktdatenblatt

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
