Isolier- und Verbindungsmaterial

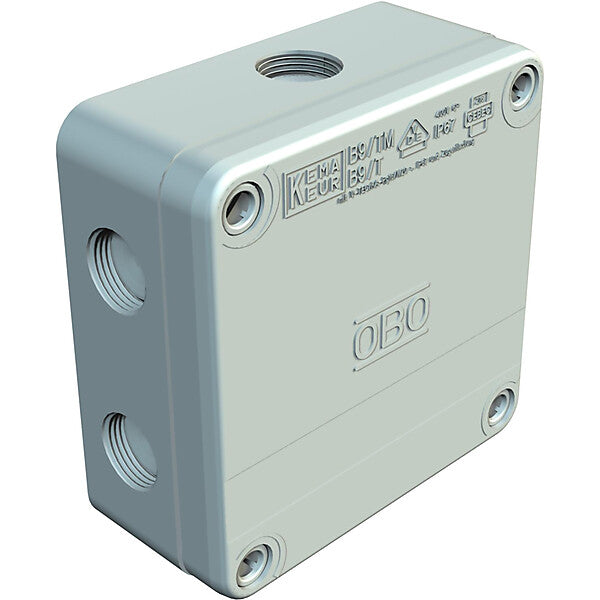

OBO Kabelabzweigkasten 110x110x50, PP, lgr B 9 T M

Dose, Gehäuse für Montage auf der Wand/Decke

Art.-Nr.
V-E4-5721511
EAN
4012195540076
Hersteller-Art.-Nr.
2001853
Hersteller
OBO
Herstellerprogramm
B-Serie
Zolltarifnummer
39269097

9,19 € UVP*

8,70 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

116 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Max. Leiterquerschnitt	6 mm²
Form	quadratisch
Montageart	Wand-/Deckenmontage
Anzahl der Einführungen	9
Einführung von hinten	ja
Länge	110 mm
Breite	110 mm
Tiefe	51 mm
Anreihbar	ja
Art der Gehäusedurchführung	Gewinde und Dichtmembran
Werkstoff	Kunststoff
Halogenfrei	ja
Farbe	lichtgrau
RAL-Nummer (ähnlich)	7035
Schutzart (IP)	IP67
Deckelbefestigung	geschraubt
Plombierbar	ja
Bemessungsisolationsspannung Ui	400 V
Funktionserhalt	ohne
Witterungsbeständig	nein
Einsatztemperatur	-5..60 °C
Explosionsgeprüfte Ausführung	nein
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne

Beschreibung

Der Kabelabzweigkasten B9/T... besteht aus zwei verschiedenen halogenfreien Kunststoffkomponenten. Er hat 8 Gewindeeinführungen mit Durchstoßmembranen (7 x M20 seitlich und 1 x PG16 im Boden) sowie eine Membraneinführung im Boden für Kabeldurchmesser bis 15 mm. Bei Verwendung der Kabelverschraubungen (zusätzliche Zugentlastung) ist ein Entfernen der Membran nicht erforderlich (Zeitgewinn). Schutzart IP 67 bei Durchstoßmembrane und bei Kabelverschraubung ohne Entfernen der Durchstoßmembrane.
Nennspannung 400 V; Nennquerschnitt 4 ÷ 6 mm².
Der Deckel wird mit 4 vormontierten, unverlierbaren Deckelschnellbefestigungen verschraubt (180°). Die Befestigungslöcher sind zusätzlich mit einer weichen Kunststoffkomponente ausgespritzt, für Schraubendurchmesser 5 mm (Abstand 75 mm). Lichte Innenmaße 98x98x40

Hersteller-Informationen

Art.-Nr. 2001853
EAN 4012195540076

OBO
OBO Bettermann Vertrieb
Deutschland GmbH & Co. KG
Hüingser Ring 52
DE-58710 Menden
www.obo.de
[email protected]

Dokumente

Produktdatenblatt

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
