Befestigungs- und Abzweigmaterial

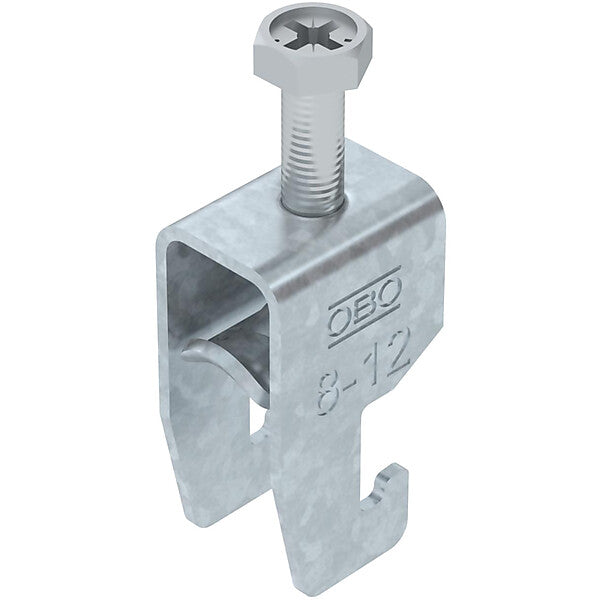

OBO Bügelschelle 08-12mm BS-U1-M-12 FT
447,32 €
UVP*
218,25 €
218,25 €
Sale
Ausverkauft
2,18 €
Stk.
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 100 Stk.
Verpackungseinheit: 100 Stk.
Wird bestellt - Lieferzeit 7 bis 14 Werktage
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Spannbereich | 8..12 mm |
| Für Rohrgröße (metrisch) | 12 |
| Max. Anzahl der Kabel | 1 |
| Werkstoff der Schelle | Stahl |
| Oberflächenschutz Schelle | feuerverzinkt |
| Werkstoff der Wanne | Stahl |
| Oberflächenschutz Wanne | feuerverzinkt |
| Werkstoff der Schraube | Stahl |
| Oberflächenschutz Schraube | feuerverzinkt |
| Mit Gegenwanne | nein |
| Montageart | Profilschiene |
| Halogenfrei | ja |
Beschreibung
Bügelschelle mit U-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Hersteller-Informationen
Art.-Nr. 1186502
EAN 4012196849772
OBO Bettermann Vertrieb
Deutschland GmbH & Co. KG
Hüingser Ring 52
DE-58710 Menden
www.obo.de
[email protected]
