NZR Stromwandler 300/5A ungeeicht TKR32 300/5A

Stromwandler

Art.-Nr.
V-E4-6950014
EAN
4048652014279
Hersteller-Art.-Nr.
42301300
Hersteller
NZR
Zolltarifnummer
85043129

172,79 € UVP*

161,88 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

5 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung	sonstige
Primärer Bemessungsstrom	300 A
Sekundärer Bemessungsstrom	5 A
Sekundäre Bemessungsscheinleistung	2,5 VA
Leistungsaufnahme	2 W
Genauigkeitsklasse	1
Überstrombegrenzungsfaktor	FS 5
Geeicht	nein
Mit Berührungsschutz	ja
Höhe der Öffnung	32,5 mm
Öffnungsbreite	32,5 mm
Öffnungsdurchmesser	32,5 mm
Schnappbefestigung	nein
Mit Kupferschiene	nein
Sekundärer Anschluss	Kabel
Anzahl der Primäreingänge	1

Beschreibung

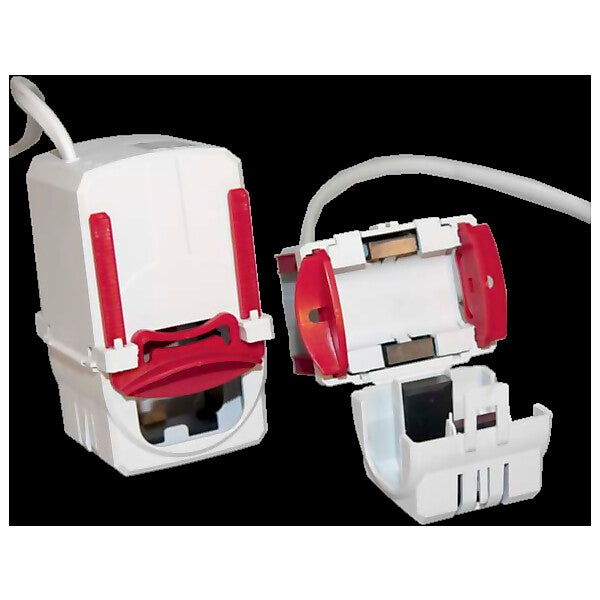

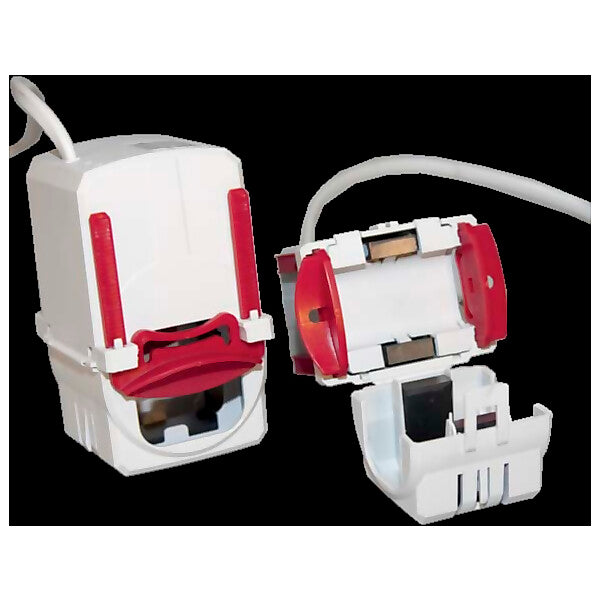

Der Kabelumbau-Stromwandler der Reihe TKR sind kompakte. Der TKR besteht aus zwei Kernhälften, von denen - je nach Ausführung - eine oder beide die Sekundärwicklung tragen. Kabelumbau-Stromwandler finden ihr Haupteinsatzgebiet beim nachträglichen Stromwandler der Baureihe TKR sind induktive, nach dem Trafoprinzip arbeitende, Einleiter-Stromwandler. Sie dienen zur Anpassung der primären Messgröße an die Eingangsnenngrößen der angeschlossenen Messgeräte. Auf Grund des angewendeten Messprinzips eignen sich diese Stromwandler zur ausschließlichen Verwendung in Wechselstromnetzen. Die Baureihe TK eignet sich nur für die Montage auf isolierten Primärleitern. Stromwandler für Niederspannungsanlagen (DIN EN 60044/1, DIN 42600, DIN VDE 0414/1), für den nachträglichen Einbau ohne Öffnung des Leiterkreises geeignet, Gehäuse ist durch Kunststoff Gelenk zu öffnen, Frequenz von 50 bis 60 Hz, für Sekundärströme von 5 A, Betriebsspannung bis 720 V, Genauigkeitsklasse 1 in Übereinstimmung mit IEC 1036, Temperaturbereich von -5 bis +50° C, zur Montage auf Kabelleitungen, unzerbrechliches Kunststoffgehäuse aus grauem Polyamid, schwer entflammbar, Isolationsprüfung: 3kV Ueff, 50Hz, 1Min, mit fester Anschlussleitung 0,50 m Länge und 1,5 mm². Technische Daten TKR 32, Primärstrom bis 300A, Sekundärstrom 5A, Innenmaß (H x B) Ø 32,5mm, Außenmaß (H x B) 96,4 x 59,2 mm, Anschluss fest 0,50 m, Ø 1,5mm², braun S1 - blau S2, Tiefe (T) 89,2 mm, Genauigkeitsklasse 1, Bürde 2,5 VA

Hersteller-Informationen

Art.-Nr. 42301300
EAN 4048652014279

NZR
NZR Nordwestdt.Zählerrevision
Ing.A.Knemeyer GmbH & Co.KG
Heideweg 33
DE-49196 Bad Laer
www.nzr.de
[email protected]

Dokumente

Produktdatenblatt

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
