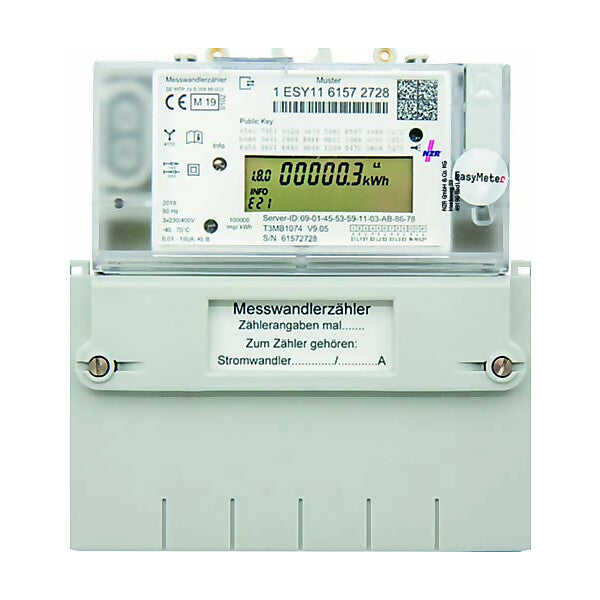

NZR Messwandlerzähler mME T3M, MID 63021206

Merkmal	Wert
Zählertyp	elektronisch
Nennstrom (In)	5 A
Maximalstrom (Imax)	6 A
Nennspannung (Un) N-L	230 V
Nennspannung (Un) L-L	400 V
Frequenz	50 Hz
Leistungsaufnahme	6,72 W
Genauigkeitsklasse	B
Polart	Vierleiter
Ausführung	Messwandler
Energieart	Wirkleistung
Geeignet für	Bezug/Lieferung
Tarifausführung	Zweitarif
Tarifsteuerung	extern
Messungsart Lastgang	nein
Rücklaufsperre	nein
Geeicht	ja
Zulassung	Measuring Instruments Directive
Impulsausgang	elektrisch
Impulsart	D0
Impulsrate	0 Imp/kWh (kvarh)
Anzeigeart	digital
Montageart	Einbau
Breite in Teilungseinheiten	10
Breite	210 mm
Tiefe	210 mm
Höhe	60 mm
Ausführung der Schnittstelle	sonstige
EDL40-Signatur	nein
Mit Sperrcode	ja
Anzahl der Stellen	6
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige

T3M, 1(6)A, Lieferung und Bezug mit D0-Ausgang, 2-Tarif, MID. Elektronischer Drehstromzähler für Wandleranschluss, für 4-Leiternetze,mit D0-Ausgang, 2-Tarif, MID konformitätsbewertet, für Zählerkreuzmontage. Funktionalität nach FNN-Lastenheft EDL V1.2 erweiterbar zum Intelligenten Messsystem. Manipulationssicher resistent gegen elektromagnetische Störfelder (EMV) z.B. bei starken Permanentmagneten, resistent gegen Überspannung z.B. bei Beschuss mit handelsüblichen Elektroschockern. Funktionalität nach FNN-Lastenheft EDL V1.2, robustes Messprinzip, Strommessung über Transformer, kapazitives Netzteil mit hochohmiger Netzankopplung, keine Varistoren, weitgehend frequenzunabhängiges Messwerk, Nachweis für 2 kHz bis 150 kHz gemäß CLC/FprTR 50579:2012. Geringe Verluste und niedrige Eigenerwärmung, Tarifsteuerung nur über MSB-Datenschnittstelle, rollierende Infozeile, Schalt- und konfigurierbar über MSB-Datenschnittstelle, Bedienung für Letztverbraucher mittels optischem Aufruftaster mit Pin-Schutz und Tacho-Nullstellung, Momentanleistung (W), historische Energiewerte (kWh) für Tag, Woche,Monat und Jahr, Speichertiefe über zwei Jahre. Bidirektionale optische MSB-Schnittstelle (D0), Protokoll nach SML 1.04., Funktionalität nach FNN Lastenheft EDL V1.2.Jede Sekunde Übertragung der ID-Nr., Zählerstände, Phasen- und Summenleistung.Unidirektionale optische INFO-Schnittstelle, Protokoll nach SML 1.04., Funktionalität nach FNN Lastenheft EDL V1.2. Erweiterbar durch Aufsteckmodule als Erweiterung zum Intelligenten Messsystem nach dem MsbG., für sonstige Kommunikation, Zusatzfunktionen, usw., Spannungsversorgung der Module über Steckverbinder (Jumper) oder über Klemmen 11 und 8. Technische Daten System 4-Leiter , Spannung (U) 3x230/400V, Strom (I) 1(6) A, Frequenz (f) 50 Hz, Genauigkeit (Wirk) A, Eigenverbrauch (Ue) < 0,6 VA pro Phase (<2,5VA), Eigenverbrauch (Ie) < 7,5mW bei I <1,1W bei 60A, Temperaturbereich (Betrieb) -40 bis +70° C, Schutzklasse (Gehäuse) IP 54, Gewicht ca. 0,55 kg, Abmessungen (B x H x T) 177 x 157 x 50 mm, Typ: T3M, (D0, 2-Tarif, MID) 3 x 230 V / 400 V, 1(6) A

Art.-Nr. 63021206
EAN 4048652102884

NZR
NZR Nordwestdt.Zählerrevision
Ing.A.Knemeyer GmbH & Co.KG
Heideweg 33
DE-49196 Bad Laer
www.nzr.de
[email protected]
