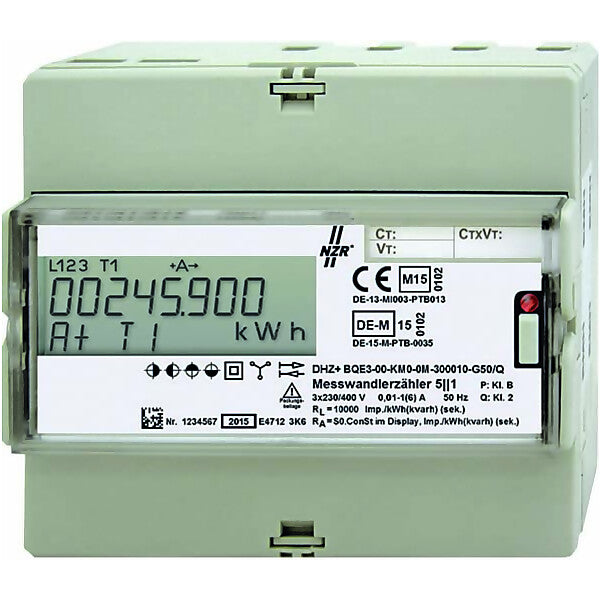

NZR Hutschienenzähler DHZ S0 1 #57320405

Merkmal	Wert
Zählertyp	elektronisch
Nennstrom (In)	5 A
Maximalstrom (Imax)	6 A
Nennspannung (Un) N-L	230 V
Nennspannung (Un) L-L	400 V
Frequenz	50 Hz
Leistungsaufnahme	4,8 W
Genauigkeitsklasse	B
Polart	Vierleiter
Ausführung	Messwandler
Energieart	Wirkleistung
Geeignet für	Bezug
Tarifausführung	Zweitarif
Tarifsteuerung	extern
Messungsart Lastgang	nein
Rücklaufsperre	ja
Geeicht	ja
Zulassung	Measuring Instruments Directive
Impulsausgang	elektrisch
Impulsart	S0
Impulsrate	1000 Imp/kWh (kvarh)
Anzeigeart	digital
Montageart	REG
Breite in Teilungseinheiten	6
Breite	120 mm
Tiefe	80 mm
Höhe	100 mm
Ausführung der Schnittstelle	M-Bus
EDL40-Signatur	nein
Mit Sperrcode	nein
Anzahl der Stellen	8
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige

Der DHZ+ ist ein digitaler 2-Tarif-Wirkergiezähler für das 4-Leiter-Drehstromnetz mit M-BUS + 2xS0-Impulsausgang für Bezug für Hutschienenmontage. Der DHZ+ ist ein digitaler 2-Tarifzähler zur Messung von positiver (Bezug) Wirkenergie in 4-Leiternetzen. Digitaler Drehstromzähler für Wandlerschluss, Displayanzeige für: Energiewert, Displaytest, Impulskonstante, Impulslänge, M-Bus Adressen, Baudrate, Leistung, Spannung, Strom, Momentanwerte, Leistungsfaktor und Frequenz, Bedientaste zur Displayumschaltung und Geräteparametrierung, Installationsfehlererkennung, Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation), Impulsfaktor und Impulslänge einstellbar, M-BUS Schnittstelle, Montage auf Tragschiene gem. EN 50022 (TS 35). EG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Directive). Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnisses ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. M-Bus Schnittstelle EN 13757-2, -3, Adressierung Primäradresse = 0 (über Aufruftaste änderbar), Sekundäradresse = Seriennummer (über Aufruftaste änderbar), Baudraten max. 9.600 Baud (über Aufruftaste änderbar), Datenübertragung, Herstelleridentifikation, Status, Energiezählwerk, Momentanleistung, Medium. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und, Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk.Technische Daten System 4-Leiter, Spannung (U) 3x230/400V, Strom (I) 1(6) A für Bezug, Frequenz (f) 50 Hz, Anzeige 3-zeilig, 8-digit LCD Momentanwertanzeige, Genauigkeit (Wirk) 1 % (Kl. B), Impulsausgang 2 x OptoMOSFET (250 V AC/DC, 100 mA), erfüllt S0-Spezifikation, Impulswertigkeit 1000Imp/kWh, änderbar typabhängig 1 bis 100.000 Imp./kWh, M-Bus Schnittstelle gem. DIN EN 13757-2, -3 (300 bis 9600 Baud), Eigenverbrauch (Ue) < 2 VA pro Phase, Eigenverbrauch (Ie) < 0,5 VA pro Phase, Temperaturbereich (Tb) -25 bis +55° C, Luftfeuchtigkeit max. 95 %, nicht kondensierend, Schutzklasse (Gehäuse u. Anschluss) IP 20, Gewicht ca. 0,45 kg, Abmessungen (B x H x T) (6 TE) 107,5 x 89,5 x 64 mm

Art.-Nr. 57320405
EAN 4048652031993

NZR
NZR Nordwestdt.Zählerrevision
Ing.A.Knemeyer GmbH & Co.KG
Heideweg 33
DE-49196 Bad Laer
www.nzr.de
[email protected]

• Produktdatenblatt
