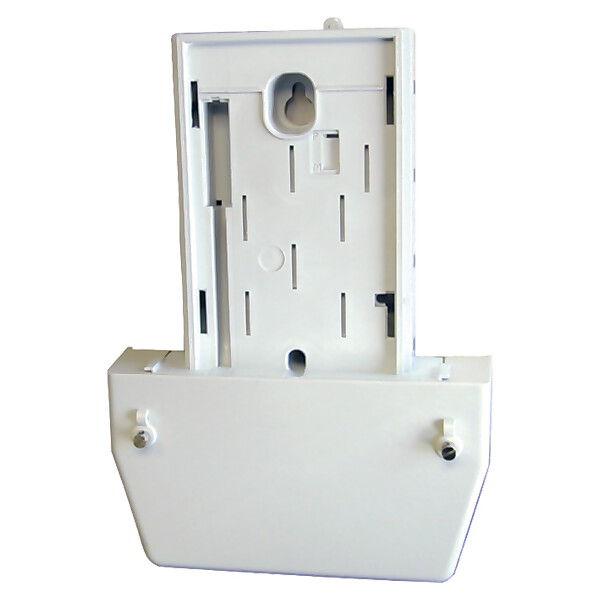

NZR eHZ-Adapter (BKE-A) 23030219

Tragschienenadapter

Art.-Nr.
V-E4-6951339
EAN
4048652007721
Hersteller-Art.-Nr.
23030219
Hersteller
NZR
Zolltarifnummer
90289010

94,84 € UVP*

88,85 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

14 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Befestigungsart	sonstige
Bauform des Tragschienenadapters	gerade
Werkstoff	Kunststoff

Beschreibung

Adapterplatte BKE-A für elektronischen Haushaltszähler eHZ bei Austausch gegen Ferrariszähler inklusive Klemmendeckel. Aufnahmeplattform nach DIN VDE V0603-5 für eHZ in Anlagen mit Zählerkreuz, Kontaktiereinrichtung mit 3 Positionen. Auslieferungs- bzw. Sperrposition (P), Kontaktieröffnungen verschlossen (Berührungsschutz IP4X), Zu- und Abgangsanschlüsse getrennt, plombierbar. Montageposition (M) Kontaktieröffnungen zur Montage des eHZ freigegeben (Berührungsschutz IP3X), eHZ kann aufgesetzt werden. Betriebsposition wird durch Aufsetzen und Verschieben des eHZ erreicht. Zu- und Abgangsanschlüsse sind mit dem eHZ verbunden. eHZ durch Plombierung gegen Manipulation gesichert, Berührungsschutz IP4X (mit montiertem Klemmendeckel). Klemmenblock zum Anschluss der Zählerleitungen wie bei den Ferraris-Drehstromzählern (max. 16 mm² Anschlussquerschnitt, Anschlussdrehmoment 2 Nm). Maximaler Dauerstrom 63 A (Grenzstrom des eHZ = 60 A). Abdeckung des Klemmenblocks mit Klemmendeckel nach DIN 43857 Teil 4 und Teil 5. Vertikale Positionierung des Adapters über die horizontale Schiene des Zählerkreuzes im montiertem Zustand möglich vorbereitet für spätere Zusatzfunktionen des eHZ (rückseitige Datenschnittstelle).

Hersteller-Informationen

Art.-Nr. 23030219
EAN 4048652007721

NZR
NZR Nordwestdt.Zählerrevision
Ing.A.Knemeyer GmbH & Co.KG
Heideweg 33
DE-49196 Bad Laer
www.nzr.de
[email protected]

Dokumente

Produktdatenblatt

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
