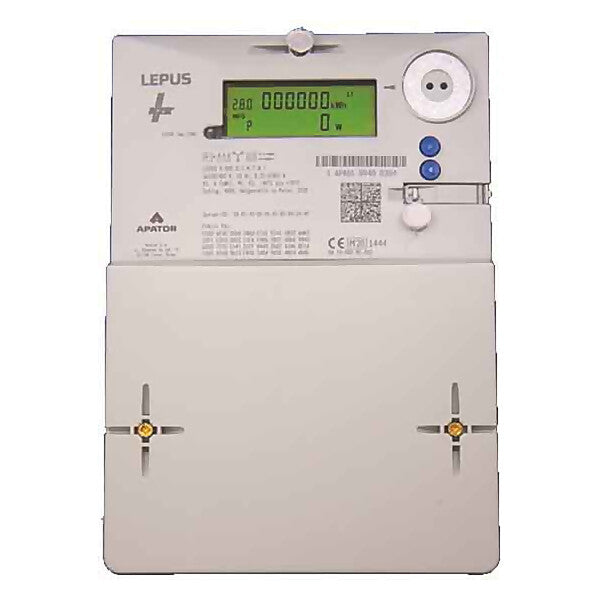

NZR Drehstromzähler mME LEPUS, MID 63621223

Merkmal	Wert
Zählertyp	elektronisch
Nennstrom (In)	5 A
Maximalstrom (Imax)	100 A
Nennspannung (Un) N-L	230 V
Nennspannung (Un) L-L	400 V
Frequenz	50 Hz
Leistungsaufnahme	1,44 W
Genauigkeitsklasse	B
Polart	Vierleiter
Ausführung	Direktmessung
Energieart	Wirkleistung
Geeignet für	Bezug/Lieferung
Tarifausführung	Zweitarif
Tarifsteuerung	extern
Messungsart Lastgang	nein
Rücklaufsperre	nein
Geeicht	ja
Zulassung	Measuring Instruments Directive
Impulsausgang	elektrisch
Impulsart	D0
Impulsrate	0 Imp/kWh (kvarh)
Anzeigeart	digital
Montageart	Einbau
Breite in Teilungseinheiten	10
Breite	310 mm
Tiefe	220 mm
Höhe	80 mm
Ausführung der Schnittstelle	sonstige
EDL40-Signatur	nein
Mit Sperrcode	ja
Anzahl der Stellen	6
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige

MME LEPUS 5(100)A, Bezug und Lieferung, mit SML Schnittstelle, 2-Tarif, MID. Der Drehstromzähler LEPUS ermöglicht eine direkte Messung in dreiphasigen Vierleiternetzen mit einem Maximalstrom von 100 A sowie eine Wechselstromzulassung für alle drei Phasen. Der LEPUS verfügt über eine permanente Anzeige der Momentanleistung sowie ein rücksellbares Zählwerk. Der Zähler entspricht den Anforderungen an moderne Messeinrichtungen, wodurch unter anderem die Werte der letzten 2 Jahre als Tages-, Wochen-, Monats- und Jahreswerte gezeigt werden können. Eine Erweiterung zum Intelligenten Messsystem ist vorbereitet. Beschreibung Zweirichtungsmessung (Lieferung und Bezug) der Wirkenergie in 3-Phasen-/ 4-Leiter-Netzen, Zulassung als Wechselstromzähler auf allen drei Phasen, Maximalstrom 100 A, Messung der Momentanleistung, historische Verbrauchswerte (bis 730 Tage, 104 Wochen, 24 Monate und 2 Jahre), PIN-geschützt (optional), unabhängige Register für Energierichtung A+ und A-, Eingabe mittels Taste oder optischem Taster (Taschenlampe), optische Schnittstelle unterstützt SML Protokoll, an das FNN Lastenheft BZ angepasst, serielle RS485 Schnittstelle unterstützt das SML-Protokoll, Anschlussmöglichkeit LMN-Kommunikationsadapter, Reset-Funktion für Verbrauchswerte, Änderung der Displayanzeige über Taste, variable Befestigung für eine bessere Handhabung, resistent gegen Magneteinfluss, 2-zeiliges Display (Funktionalität gemäß FNN), Tarifumschaltung über Klemme 13/15 mit Systemspannung. Technische Daten Messsystem 4-Leiter auch als 2-Leiter Wechselstromzähler zugelassen, Messspannung (U) 3x230/400V,, Messstrom (I) 5(100) A, Messart Lieferung und Bezug (+A / -A), 2 Tarif, Wirkenergie, Frequenz (f) MID 50 Hz, Genauigkeit (Wirk) B, Eigenverbrauch (Ue) < 0,05 VA pro Phase, Eigenverbrauch (Ie) < 0,6 W pro Phase, Anschlussquerschnitte: 35mm², Durchmesser Klemmen: 9mm, Komminikation/Schnittstelle SML/LMN RS485, Temperaturbereich (Tb) -40 bis +70° C, Schutzklasse (Gehäuse) IP 51, Gewicht ca. 0,600 kg, Abmessungen (B x H x T) 180 x 256 x 61 mm, Typ LEPUS, 2-Tarif, MID 3 x 230 V / 400 V, 5 (100) A

Art.-Nr. 63621223
EAN 4048652104574

NZR
NZR Nordwestdt.Zählerrevision
Ing.A.Knemeyer GmbH & Co.KG
Heideweg 33
DE-49196 Bad Laer
www.nzr.de
[email protected]

• Produktdatenblatt
