Rohre, Schutzschläuche > Kabelrinnen und Tragsysteme

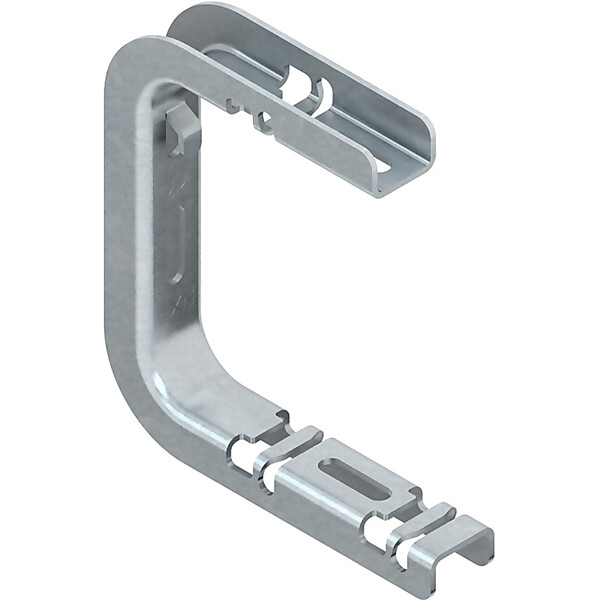

Niedax Zentralabhängung für Gitterr. C-Bügel GTCB 50/100 E3

Wand- und Deckenbügel für Kabeltragsystem

Art.-Nr.
V-E4-0714071
EAN
4013339136650
Hersteller-Art.-Nr.
GTCB 50/100 E3
Hersteller
Niedax
Zolltarifnummer
73089059

35,58 € UVP*

34,46 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

1 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Geeignet für Kabeltragsystembreite	50..100 mm
Geeignet für Kabeltragsystemhöhe	54 mm
Ausführung	Abhängebügel (C-Bügel)
Geeignet für Gitterrinne	ja
Geeignet für Kabelleiter	nein
Geeignet für Kabelrinne	nein
Rinnenbefestigung	schraubenlos
Tragfähigkeit	200 N
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	rost- und säurebeständiger Stahl
Oberflächenschutz	sonstige
Einsatztemperatur	-20..120 °C

Beschreibung

Gitterrinnen-Abhängebügel, C-Bügel, zur zentralen Deckenabhängung der Gitterrinnen mittels Gewindestab M 6. Doppelfunktion der Zentralabhängung durch Drehung um die vertikale Achse, verwendbar für Gitterrinnen mit einem sowie mit zwei Bodenlängsdrähten, Zur Aushebelsicherung den Bügel mittels eines Schraubendrehers umgelegen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Verwendung für : Gitterrinnen mit einem Draht-Ø 3,9 - 5 mm und einem Bodenlängsdrahtabstand von 50 mm MTC 30.050 MTC 54.050 mit einem Bodenlängsdraht MTC 30.100 MTC 54.100 MTCG 50.100 GR 60.100 GRS 60.100 GRC 60.100 GRL 60.090 mit zwei Bodenlängsdrähten Abmessungen (ca. Maße) Bügellänge L1 (AußenMaße) : 101 mm Bügellänge L2 (AußenMaße) : 123 mm Bef. Langloch im oberen und unteren Bügel : 7 x 25 mm Höhe H (AußenMaße) : 135 mm Breite B : 24 mm Tragfähigkeit F bei L/2 : 0,2 kN Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
