Rohre, Schutzschläuche > Kabelrinnen und Tragsysteme

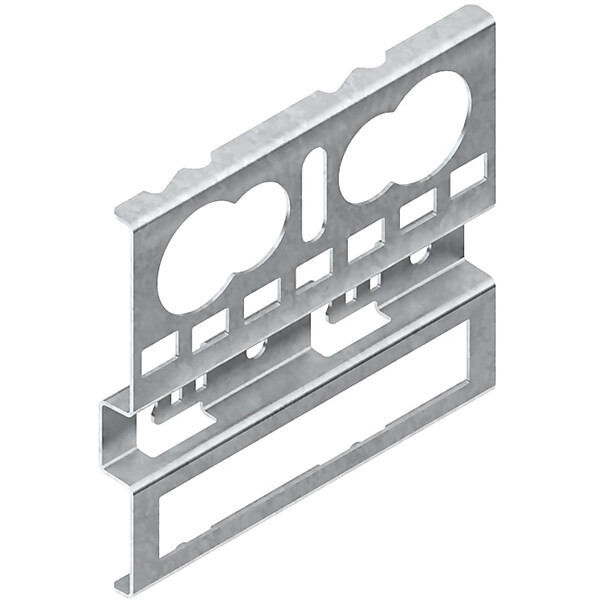

Niedax Universalbefest.Platte schraubl.Befes.St/vz MTCUP 100 S

Montageplatte für Kabeltragsystem

Art.-Nr.
V-E4-0716345
EAN
4013339191826
Hersteller-Art.-Nr.
MTCUP 100 S
Hersteller
Niedax
Zolltarifnummer
73089059

3,08 € UVP*

2,99 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

88 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung	horizontal/vertikal
Plattenhöhe	94 mm
Plattenbreite	10 mm
Befestigungsart	Klemmbefestigung
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Farbe	Zink
Einsatztemperatur	-20..120 °C

Beschreibung

Universalbefestigungsplatte für Gitterrinnen, schaublos, zur Bodenmontage in Gitterrinnen mit mindestens zwei Längsdrähten mit einem mittigen Abstand von 50 mm für Bügelschellenverlegungen B(K)..., Trennsteg- und Kabelbinderbefestigungen, zum seitlichen Anbau an Gitterrinnen mit mindestens zwei seitlichen Längsdrähten mit einem mittigen Abstand von = 25 mm für die Montage von Verteiler- und Abzweigdosen sowie Kabelverschraubungen. Zur Sicherung gegen Aushebeln kann die Lasche mittels einem Schraubendreher umgelegt werden. Verwendung für : Bodenmontage Gitterrinnen MTC..., MTS..., GR..., GRS... und GRC... ab Breite 100 mm Seitenanbau Gitterrinnen MTC 54..., MTC 105..., MTS..., MTCG 50.100, GR 60..., GRS 60... und GRC 60... Abmessungen (ca. Maße) H x B x L : 94 x 10 x 104 mm für Draht-Ø : 3,9 - 6 mm Bodenmontage mittiger Längsdrahtabstand : 50 mm Seitenmontage mittiger Längsdrahtabstand : = 25 mm mittige vertikale Langlochung : 7 x 23 mm Kabelverschraubungslochungen : Ø 20,5 mm und Ø 25,5 mm Kabelbinder-/Verteiler-und Abzweigdosenlochungen : 7 x 10,5 mm Bügelschellenauslass : 16 x 89 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Hersteller-Informationen

Art.-Nr. MTCUP 100 S
EAN 4013339191826

Niedax
NIEDAX GmbH & Co. KG
Asbacher Str. 141
DE-53545 Linz/Rhein
www.niedax.de
[email protected]

Dokumente

Montageanleitung

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
