Rohre, Schutzschläuche > Kabelrinnen und Tragsysteme

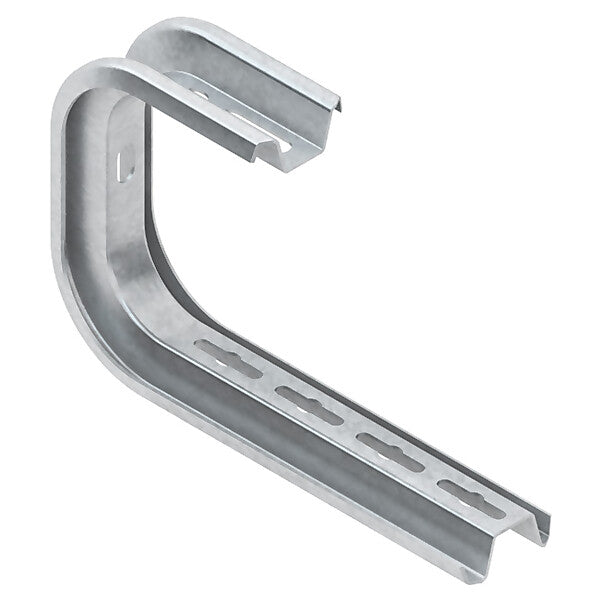

Niedax Tragkonsole Deckenbefestig. TKSU 200

Ausleger für Kabeltragsystem

Art.-Nr.
V-E4-5711570
EAN
4013339185009
Hersteller-Art.-Nr.
TKSU 200
Hersteller
Niedax
Zolltarifnummer
73089059

36,89 € UVP*

15,21 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

67 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Länge	261 mm
Breite	57 mm
Höhe	172 mm
Geeignet für Kabeltragsystembreite	50..200 mm
Ausführung	Wandausleger
Winkel	90 °
Sichere Arbeitslast nach IEC 61537	700 N
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C
Farbe	Zink

Beschreibung

Tragkonsole, einteilig, für die Montage an Wand und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Bei der Montage mit Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10x70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Abmessungen (ca. Maße) H x B x L : 172 x 57 x 261 mm obere Bügellänge L1 : 132 mm Tragfähigkeit F bei L/2 : 0,7 kN im System geprüft Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Hersteller-Informationen

Art.-Nr. TKSU 200
EAN 4013339185009

Niedax
NIEDAX GmbH & Co. KG
Asbacher Str. 141
DE-53545 Linz/Rhein
www.niedax.de
[email protected]

Dokumente

Strichzeichnung

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
