Rohre, Schutzschläuche > Kabelrinnen und Tragsysteme

Niedax Sechskantschraube SKM 10X80 F

Maschinenschraube/Bolzen

Art.-Nr.
V-E4-0754146
EAN
4013339886203
Hersteller-Art.-Nr.
SKM 10X80 F
Hersteller
Niedax
Zolltarifnummer
73181588

9,38 € UVP*

9,08 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

402 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Werkstoff	Stahl
Werkstoffgüte	8.8 (Stahl)
Oberflächenschutz	feuerverzinkt
Kopfform	Sechskant (hexagonal)
Senkkopf	nein
Gewindemaß (metrisch)	10
Länge bis Unterkante Kopf	80 mm
Gewindelänge	80 mm
Vollgewinde	ja
Schraubsystem	Sechskant (hexagonal)
Schlüsselweite	17 mm
Gewindeart	metrisch
Linksgewinde	nein
Kopfdurchmesser	18,9 mm
Kopfhöhe	7 mm
Mit Flansch	ja
Mit Mutter	ja
Mit Unterlegscheibe	nein
Selbstsichernd	nein
Farbe	Zink

Beschreibung

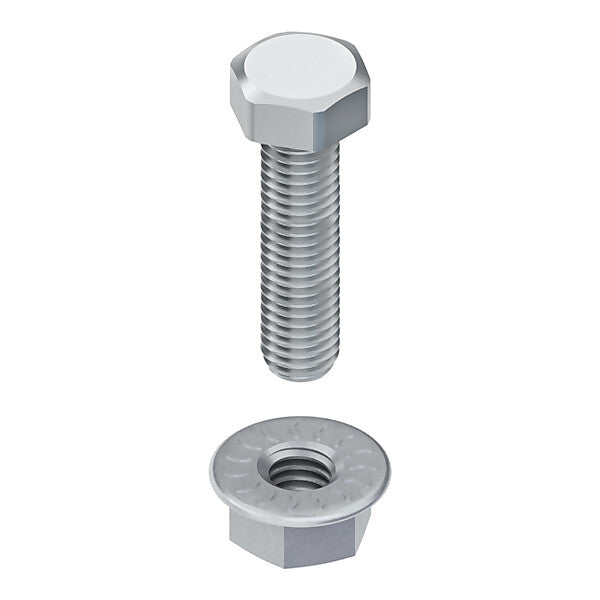

Sechskantschraube nach DIN EN ISO 4017, inklusive verzahnter Flanschmutter nach DIN EN 1661. Die Festigkeitsklasse der Schraube ist auf dem Schraubenkopf eingeprägt. Speziell bei Anschlüssen, die vertikale Lasten über Reibung übertragen müssen, ist unbedingt auf das Schraubenanzugsmoment zu achten und mit dem Drehmomentenschlüssel zu überprüfen! In Produktkombinationen (Sechskantschraube mit Mutter) ist die geringere Festigkeitsklasse für die Bestimmung des Drehmomentes heranzuziehen. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Gewinde : M 10 Schraubenlänge : 80 mm Festigkeitsklasse Schraube : 8.8 Festigkeitsklasse Mutter : 8 Schraubenanzugsmoment : 48 Nm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 10684

Hersteller-Informationen

Art.-Nr. SKM 10X80 F
EAN 4013339886203

Niedax
NIEDAX GmbH & Co. KG
Asbacher Str. 141
DE-53545 Linz/Rhein
www.niedax.de
[email protected]

Dokumente

Maßzeichnung

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
