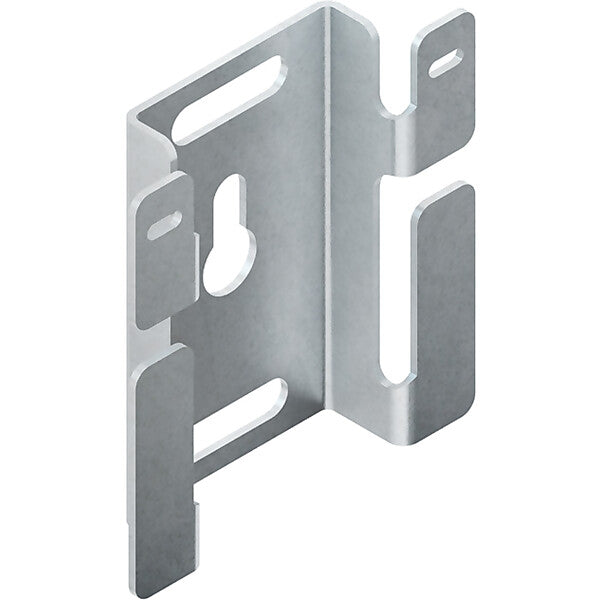

Niedax Montagebügel GRMB 50

Montageplatte für Kabeltragsystem

Art.-Nr.
V-E4-0758333
EAN
4013339864904
Hersteller-Art.-Nr.
GRMB 50
Hersteller
Niedax
Zolltarifnummer
73089059

89,01 € UVP*

47,10 €

Sale Ausverkauft

2,36 € Stk.

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 20 Stk.

18 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Ausführung	horizontal/vertikal
Plattenhöhe	75 mm
Plattenbreite	45 mm
Befestigungsart	Klemmbefestigung
Werkstoff	Kunststoff
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Farbe	Zink
Einsatztemperatur	-20..120 °C

Beschreibung

Montagebügel, zur schraubenlosen Wandmontage (Einhängen) der Gitterinnen mit einer Breite = 100 mm und mind. zwei seitlichen Längsdrähten mit einem mittigen Abstand = 25 mm und = 50 mm, zur mittigen Gewindestababhängung M 10 von Gitterrinnen bis zu einer Breite = 300 mm und mind. zwei Längsdrähten im Boden mit einem mittigen Abstand = 25 mm und = 50 mm. Verwendung für : Gitterrinnen mit Draht-Ø = 5 mm Verwendung Wandbefestigung : GR 60.100 GRS 60.100 GRC 60.100 MTC 54.050 (nur Wandmontage) MTC 54.100 MTC 105.100 MTCG 50.100 Verwendung mittige Abhängung : GR 60.100 - ... .300 GRS 60.100 - ... .300 GRC 60.100 - ... .300 MTC 54.100 - ... .300 MTC 105.100 - ... .300 MTCG 50.100 Abmessungen (ca. Maße) Höhe H x Breite B x Tiefe T : 75 x 45 x 16 mm horizontale Bef. Lochungen : 7 x 25 mm Schlüssellochung : 7 x 22 mm, Ø 11,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Hersteller-Informationen

Art.-Nr. GRMB 50
EAN 4013339864904

Niedax
NIEDAX GmbH & Co. KG
Asbacher Str. 141
DE-53545 Linz/Rhein
www.niedax.de
[email protected]

Dokumente

Montageanleitung

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
