Rohre, Schutzschläuche > Kabelrinnen und Tragsysteme

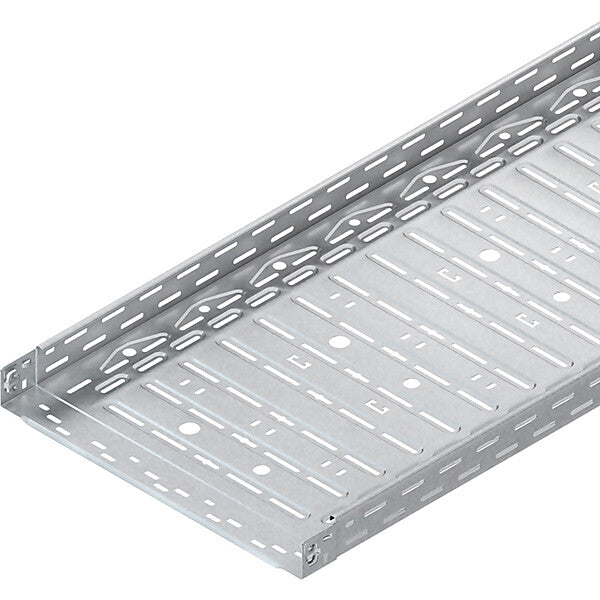

Niedax Kabelrinne RLVC 60.500
413,76 €
UVP*
146,18 €
146,18 €
Sale
Ausverkauft
48,73 €
m
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 4
Verpackungseinheit: 3 m
Verpackungseinheit: 3 m
Wird bestellt - Lieferzeit 7 bis 14 Werktage
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Höhe | 60 mm |
| Breite | 500 mm |
| Materialstärke | 0,9 mm |
| Länge | 3000 mm |
| Arbeitslänge | 3000 mm |
| Nutzbarer Querschnitt | 29800 mm² |
| Mit Oberteil | nein |
| Seitenlochung | ja |
| Montagelochung im Boden | ja |
| NATO-Lochbild | nein |
| Ausführung | integrierter Verbinder |
| Art der Verbindung | Klickbefestigung |
| Geeignet für Funktionserhalt | ja |
| Werkstoff | Stahl |
| Einsatztemperatur | -20..120 °C |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | bandverzinkt |
| Farbe | Zink |
| Gewicht | 4,25743 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m | 2000 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 1450 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 900 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 550 N/m |
Beschreibung
Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, zusätzlich ermöglicht eine 4-reihige aus der Mitte durchgehend symmetrisch angeordnete Bodenlochung die Aufnahme von Kabelverschraubungen, zwei ebenfalls symmetrisch im Boden eingebrachte Reihen von T-Auslässen ermöglichen eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben (kein Fädelaufwand). VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 500 mm Materialstärke t : 0,9 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm innere symmetrische Bodenlochreihe : Ø 20,5 mm und Ø 25,5 mm symmetrischer Abstand : 120 mm Abstand : 250 mm äußere symmetrische Bodenlochreihe : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 445 mm Abstand : 125 mm T-Auslässe : 14 x 30 mm symmetrischer Abstand : 130 mm Abstand : 250 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 29800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Informationen
Art.-Nr. RLVC 60.500
EAN 4013339948215
NIEDAX GmbH & Co. KG
Asbacher Str. 141
DE-53545 Linz/Rhein
www.niedax.de
[email protected]
Dokumente
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
