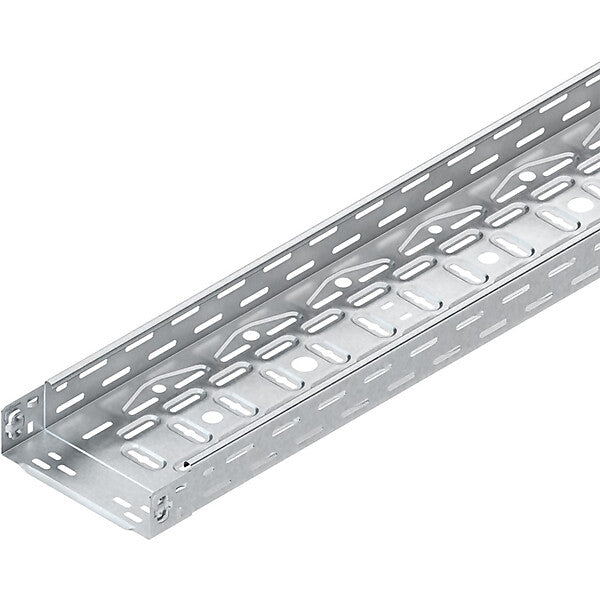

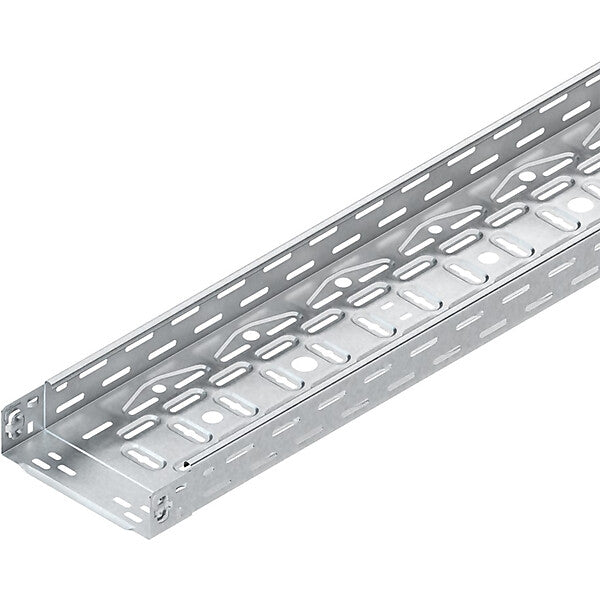

Niedax Kabelrinne Edelstahl RLVC 60.200 E3

Kabelrinne

Art.-Nr.
V-E4-0752177
EAN
4013339948246
Hersteller-Art.-Nr.
RLVC 60.200 E3
Hersteller
Niedax
Zolltarifnummer
73089059

567,63 € UVP*

549,71 €

Sale Ausverkauft

183,24 € m

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 4
Verpackungseinheit: 3 m

4 auf Lager - Lieferung 3 bis 5 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Höhe	60 mm
Breite	200 mm
Materialstärke	0,8 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	11800 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	integrierter Verbinder
Art der Verbindung	Klickbefestigung
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	Edelstahl 304 (V2A)
Oberflächenschutz	sonstige
Farbe	Edelstahl
Gewicht	2,01011 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m	1850 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	1250 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	720 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	400 N/m

Beschreibung

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke t : 0,8 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm Abstand : 125 mm symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 145 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Hersteller-Informationen

Art.-Nr. RLVC 60.200 E3
EAN 4013339948246

Niedax
NIEDAX GmbH & Co. KG
Asbacher Str. 141
DE-53545 Linz/Rhein
www.niedax.de
[email protected]
