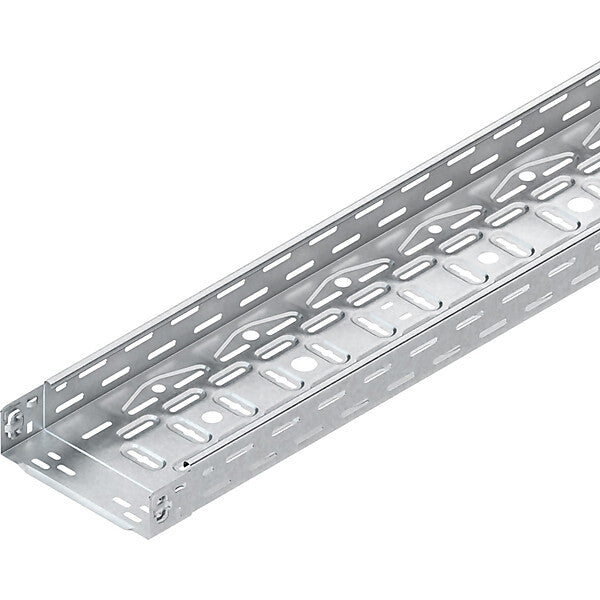

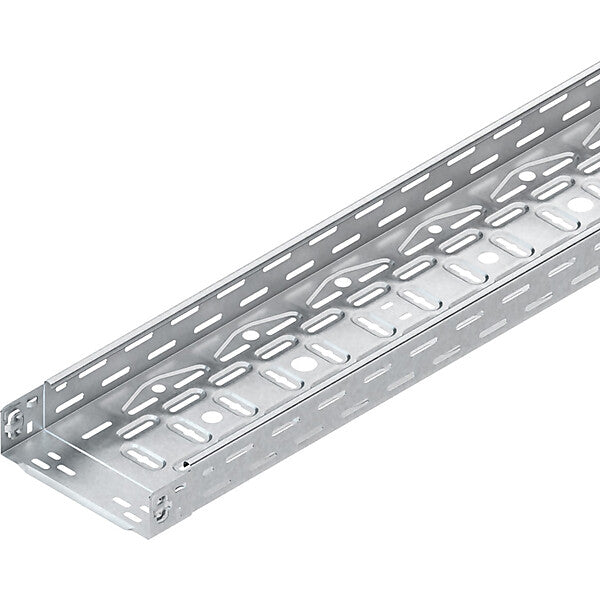

Niedax Kabelrinne 60x200x300mm RLVC 60.200 F

Kabelrinne

Art.-Nr.
V-E4-0718843
EAN
4013339101214
Hersteller-Art.-Nr.
RLVC 60.200 F
Hersteller
Niedax
Zolltarifnummer
73089059

257,40 € UVP*

103,01 €

Sale Ausverkauft

34,34 € m

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 4
Verpackungseinheit: 3 m

212 auf Lager - Lieferung 3 bis 5 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Höhe	60 mm
Breite	200 mm
Materialstärke	0,75 mm
Länge	3000 mm
Arbeitslänge	3000 mm
Nutzbarer Querschnitt	11800 mm²
Mit Oberteil	nein
Seitenlochung	ja
Montagelochung im Boden	ja
NATO-Lochbild	nein
Ausführung	mitgelieferter Verbinder
Art der Verbindung	Klickbefestigung
Geeignet für Funktionserhalt	ja
Werkstoff	Stahl
Einsatztemperatur	-20..120 °C
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Gewicht	2,05358 kg/m
Belastungstesttyp nach IEC 61537	Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m	1850 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m	1250 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	720 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	400 N/m

Beschreibung

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke t : 0,75 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm Abstand : 125 mm symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 145 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Stahl, feuerverz. nach DIN EN ISO 1461

Hersteller-Informationen

Art.-Nr. RLVC 60.200 F
EAN 4013339101214

Niedax
NIEDAX GmbH & Co. KG
Asbacher Str. 141
DE-53545 Linz/Rhein
www.niedax.de
[email protected]
