Rohre, Schutzschläuche > Kabelrinnen und Tragsysteme

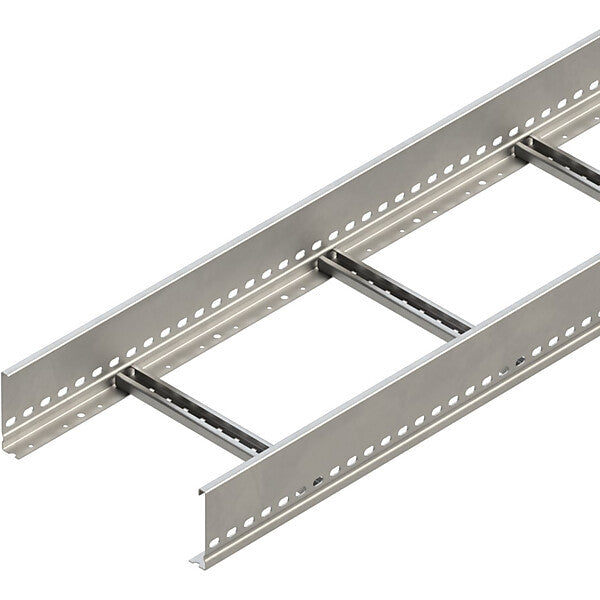

Niedax Kabel- u. Steigeleiter 100x400x3000 mm KSL 100.403/3 S
414,12 €
UVP*
401,04 €
401,04 €
Sale
Ausverkauft
133,68 €
m
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 4
Verpackungseinheit: 3 m
Verpackungseinheit: 3 m
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Ausführung des Seitenholms | Profil (offen) |
| Seitenlochung | ja |
| Ausführung der Sprosse | Profil gelocht |
| Befestigung der Sprosse | blindgenietet |
| Höhe | 100 mm |
| Breite | 400 mm |
| Länge | 3000 mm |
| Arbeitslänge | 3000 mm |
| Nutzbarer Querschnitt | 33200 mm² |
| Geeignet für Funktionserhalt | nein |
| Sprossenmittenabstand | 300 mm |
| Steigetrasse | ja |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Einsatztemperatur | -20..120 °C |
| Oberflächenschutz | bandverzinkt |
| Farbe | Zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 3000 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 2400 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 1800 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 1100 N/m |
Beschreibung
Kabel- und Steigeleiter nach DIN IEC 61537, mit durchgehend perforierten und profilierten Seitenholmen, mit einer Querlochung versehenen, eingenieteten, nach oben offenen Sprossen aus C-Profilen mit 16 mm Schlitzweite. Zusätzliche Lochungen Ø 8,5 mm im Boden der Seitenholme ermöglichen eine variable Befestigung direkt mit dem Untergrund. Querlochungen in den Sprossen lassen weitere An- und Unterbauten zu. Die Tragfähigkeitsangaben B/2 gelten für den Einsatz als Steigeleiter. Zur horizontalen Anwendung der Kabel- und Steigeleiter entnehmen Sie bitte die Tragfähigkeitsangaben dem Belastungsdiagramm. Lieferlänge = Transportlänge Passende Bügelschellen (B... und BK...) Abmessungen (ca. Maße) Höhe H (außen) x Breite B (außen) : 100 x 400 mm Materialstärke t Holm : 1,5 mm Sprossenabstand : 300 mm Seitenholmlochung : 9 x 15 mm mittiger Abstand : 25 mm Bodenlochung : Ø 8,5 mm mittiger Abstand : 100 mm Bodenlochung : Ø 5,4 mm mittiger Abstand : 50 mm Tragfähigkeit bei B/2 : 1 kN Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 33200 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Informationen
Art.-Nr. KSL 100.403/3 S
EAN 4013339264131
NIEDAX GmbH & Co. KG
Asbacher Str. 141
DE-53545 Linz/Rhein
www.niedax.de
[email protected]
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
