Niedax Geräteeinbaudose Industrie GDI 60/70

Einbaudose für Geräteeinbaukanal

Art.-Nr.
V-E4-5718890
EAN
4013339460397
Hersteller-Art.-Nr.
GDI 60/70
Hersteller
Niedax
Zolltarifnummer
39269097

76,04 € UVP*

72,04 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

16 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Anzahl der Einheiten	1
Montageart der Dose	Front
Ausführung	geschlossen
Geräteart	CEE für industrielle Anwendungen (IEC 60309)
Befestigungsspur	sonstige
Montageart Installationsgerät	schrauben
Zugentlastungsmöglichkeit	ja
Mit Anschlussraum	ja
Werkstoff	Kunststoff
Halogenfrei	ja

Beschreibung

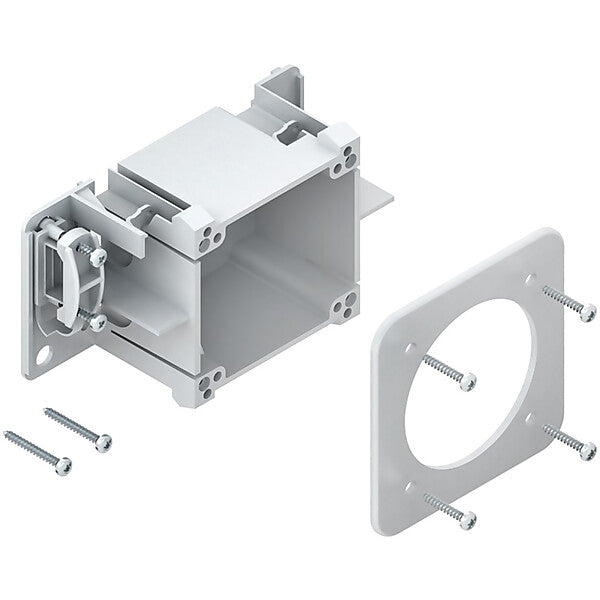

Industrie-Geräteeinbaudose, frontrastend, robuste Bauform, mit großem Verdrahtungssraum, mit seitlich vorgeprägten Kabeldurchführöffnungen un Zugentlastung, zum Einhängen in die Deckelaufnahmekontur von Gerätekanälen sowie zur Klemmbefestigung auf Hutprofile TS 35 deren Anschlussmaße DIN EN 60715 entsprechen, mit 60/70 mm Befestigungsspur, für die Aufnahme von Industrie-Steckvorrichtungen bis 32A und für CEE Steckdosen bis 32A, halogenfrei, einschließlich Zubehörset. Der Querschnitt ca. 3167 mm² ist vom nutzbaren Querschnitt des Gerätekanals abzuziehen. VDE zertifiziert! Set besteht aus : 1 Geräteeinbaudose GDI 60/70 mit Zugentlastung 6 Linsenkopf-Blechschrauben mit Kreuzschlitz B 3,5x25 V nach DIN EN ISO 7049 2 Linsenkopf-Blechschrauben mit Kreuzschlitz B 3,5x32 V nach DIN EN ISO 7049 1 Abdeckrahmen, keine zusätzlichen Lochblenden erforderlich. Verwendung für : Gerätekanalunterteile GKU ..., DKU ... Pultkanalunterteile PGU ..., PLU ... Aluminiumkanalunterteile GAU ..., DAU ... Energiesäulen ESDB 133/..., ESED 133/..., ESDD 133/... Abmessungen (ca. Maße) H x B x T außen : 71 x 138 x 52 mm lichte Innenmaße Dosenkörper H1 x B1 x T1 : 66 x 77 x 50 mm nutzbare Innenmaße Dosenkörper abzüglich der Schraubendome H2 x B2 x T2 : 52 x 52 x 50 mm für Deckelöffnung : 78 mm Glühdrahtprüfung nach VDE 0471/DIN IEC 695 : 650°C Schutzart : IP30 Farbton : lichtgrau RAL : 7035 (ähnlich) Werkstoff Dosenkörper und Abdeckrahmen : PA (Polyamid), flammwidrig, selbstverlöschend Werkstoff Schrauben und Klemmstücke : Stahl, galvanisch verzinkt

Hersteller-Informationen

Art.-Nr. GDI 60/70
EAN 4013339460397

Niedax
NIEDAX GmbH & Co. KG
Asbacher Str. 141
DE-53545 Linz/Rhein
www.niedax.de
[email protected]

Dokumente

Montageanleitung

Installationshinweis

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
