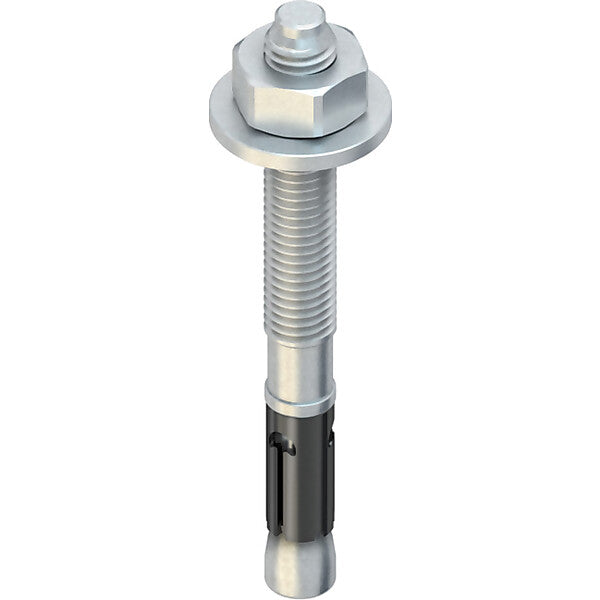

Niedax Durchsteckanker DAZ 12X10

Bolzenanker

Art.-Nr.
V-E4-5760370
EAN
4013339842865
Hersteller-Art.-Nr.
DAZ 12X10
Hersteller
Niedax
Zolltarifnummer
73181900

11,54 € UVP*

6,20 €

Sale Ausverkauft

inkl. MwSt. ggf. zzgl. Versand

Versandklasse 1
Verpackungseinheit: 1 Stk.

366 auf Lager - Lieferung 1 bis 3 Werktage

Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis

Technische Daten

Merkmal	Wert
Verankerung	Steckanker
Ausführung Anker	Außengewinde
Befestigungsvorrichtung	Bolzen
Schraubsystem	Außensechskant
Werkstoff des Ankers	Stahl
Werkstoffgüte Anker	sonstige
Oberflächenschutz Anker	galvanisch/elektrolytisch verzinkt
Werkstoff der Hülse	Stahl
Werkstoffgüte der Hülse	sonstige
Oberflächenschutz Hülse	galvanisch/elektrolytisch verzinkt
Mit Kragen	nein
Gewindeart	metrisch
Gewindemaß (metrisch)	12
Gewindelänge	31 mm
Länge	108 mm
Befestigung mit Spreizwerkzeug	nein
Bohrlochdurchmesser	12 mm
Min. Bohrlochtiefe	90 mm
Durchsteckmontage	nein
Vorsteckmontage	ja
Abstandsmontage	nein
Effektive Verankerungstiefe	70 mm
Max. Klemmdicke	10 mm
Geeignet für gerissenen Beton	ja
Geeignet für ungerissenen Beton	ja
Geeignet für Betonhohldiele	nein
Schlüsselweite	19 mm
Anzahl der Muttern	1
Anzahl der Scheiben	1
Feuerfest	ja
Feuerwiderstandsklasse nach EN 13501-2	sonstige
ETA Erdbebenbewertung	C1 und C2
Feuerwiderstandsklasse nach DIN 4102-2	R120

Beschreibung

Durchsteckanker mit metrischem Anschlußgewinde M 12, einschließlich galvanisch verzinkter Mutter und großer Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen. Technische Angaben Anschlußgewinde : M 12 Gesamtlänge L : 110 mm Bohrnenn-Ø : 12 mm Scheiben-Ø : 30 mm Klemmbereich t fix : = 10 mm effektive Verankerungstiefe h ef : 70 mm empfohlenes Drehmoment : 60 Nm Schlüsselweite : 19 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0542 DoP NI003
