Wichtig
Bei diesem Artikel handelt es sich um Schnittware. Der Zuschnitt erfolgt individuell in der von Ihnen bestellten Länge und wird in einem Stück geliefert. Dafür fallen zusätzliche Kosten in Höhe von 19,90 € an. Ein Umtausch oder Widerruf ist daher leider ausgeschlossen.
Kabel > Mittelspannungskabel

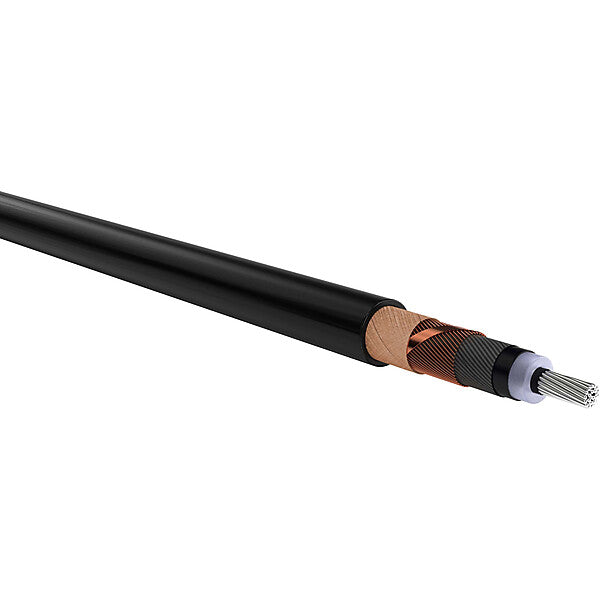

NA2XSF2Y 1220KV 1x95RM16S Mittelspannungskabel NA2XSF2Y 220KV 1x95
14,84 €
UVP*
13,10 €
13,10 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 m
Verpackungseinheit: 1 m
Wird bestellt - Lieferzeit 7 bis 14 Werktage
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Leiter-Material | Aluminium |
| Leiternennquerschnitt | 95 mm² |
| Leiter-Klasse | Kl.2 |
| Ader-Zahl | 1 |
| Spezifizierung Aderisolation | Polyethylen (PE) |
| LWL-Elemente | nein |
| Bleimantel | nein |
| Spezifizierung Mantelmaterial | Polyethylen (PE) |
| Mantel-Farbe | schwarz |
| Leitfähige Beschichtung | nein |
| Leiter längswasserdicht | ja |
| Außendurchmesser ca. | 32 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 480 mm |
| Gewicht | 1300 kg/km |
| Max. zulässige Leitertemperatur | 90 °C |
| Zulässige Kabelaußentemperatur bei Montage/Handling | -20..70 °C |
| Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung | -40..70 °C |
| Nennspannung U0 | 12 kV |
| Nennspannung U | 20 kV |
Beschreibung
Das Mittelspannungskabel NA2XS2Y wird zur Verlegung im Freien, in der Erde, in Innenräumen und Kabelkanälen, in Kraftwerken und in Industrie- und Verteilernetze eingesetzt. Bei der Verlegung in Kabelkanälen und Innenräumen muß berücksichtigt werden, daß die Mantelisolation (PE) nicht flammwidrig ist (DIN-VDE 0472 Teil 804, Prüfart B). Aufgrund des widerstandsfähigen PE-Mantels kann das Kabel, bei der Verlegung und im Betrieb stark mechanisch beansprucht werden. Die DIN-VDE 0298 Teil 1 ist bei der Verlegung zu beachten. Aluminium/Kufperbasis: Hohlpreise
Installationshinweis
Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.
Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
