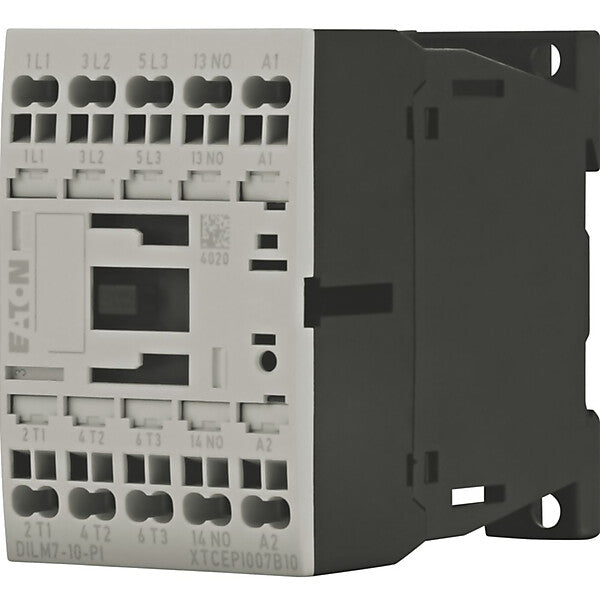

Moeller Electric Leistungsschütz DILM7-10(24VD#199223
71,61 €
UVP*
43,07 €
43,07 €
Sale
Ausverkauft
inkl. MwSt.
ggf. zzgl. Versand
Versandklasse 1
Verpackungseinheit: 1 Stk.
Verpackungseinheit: 1 Stk.
Wird bestellt - Lieferzeit 7 bis 14 Werktage
Verfügbarkeit für Abholungen konnte nicht geladen werden
Breites Sortiment
Fachberatung vom Profi
Schneller Versand
Top-Marken & fairer Preis
Technische Daten
| Merkmal | Wert |
|---|---|
| Bemessungssteuerspeisespannung AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung DC | 24 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Betriebsspannung AC 50 Hz | 24..690 V |
| Betriebsspannung AC 60 Hz | 24..690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 7 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 3 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 5 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 2,2 kW |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Geeignet für Reiheneinbau | nein |
| Breite | 45 mm |
| Höhe | 68 mm |
| Tiefe | 75 mm |
Beschreibung
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Hersteller-Informationen
Art.-Nr. 199223
EAN 4015081973071
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
DE-53115 Bonn
www.moeller.net
[email protected]
