Merten Connect Kit Lösung- Schalten MEG501120

Merkmal	Wert
Bussystem KNX	nein
Bussystem KNX-RF (Funk)	nein
Bussystem Funkbus	ja
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	Zigbee
Funk bidirektional	ja
Montageart	Unterputz
Vor Ort-/Handbedienung	ja
Mit LED-Anzeige	ja
Max. Schaltleistung	2200 W
Max. Schaltleistung LED	200 W
Ausgangsleistung	2200 W
Geeignet für C-Last	nein
Max. Anzahl der Schaltausgänge	1
Max. Schaltstrom	10 A
Bemessungsstrom	10 A
Bemessungsbetriebsspannung	230 V
Verschiedene Phasen anschließbar	nein
Leistungsaufnahme	0,4 W
Mit Busankopplung	ja
Busmodul abnehmbar	nein
Min. Tiefe der Gerätedose	22 mm
Modulare Erweiterungsmöglichkeit	nein
Schutzart (IP)	IP20

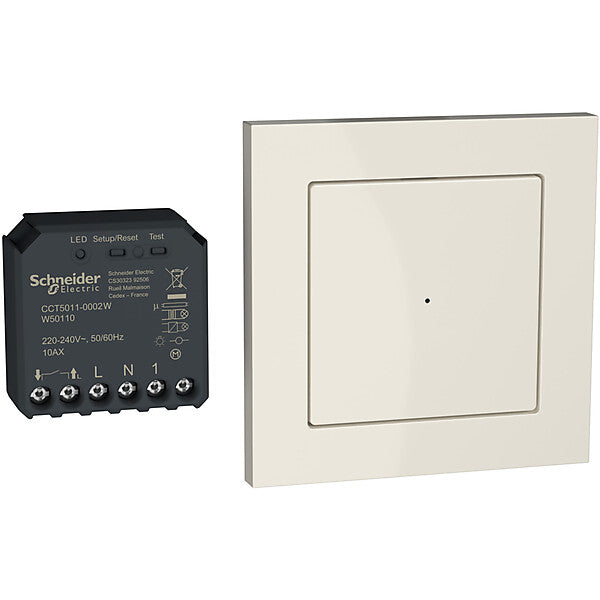

Die Connect Lösung Schalten ist eine Kombination aus Funktaster im System M und Schaltaktor, bietet eine einfache Lösung, um eine Installation um einen Parallelschalter zu erweitern. Das Kit ist für die Steuerung und Schalten von Leuchten in Innenräumen bestimmt. Das Protokoll der Kommunikationsschnittstelle dieses Geräts ist Zigbee 3.0. Die Kommunikation der Geräte ist drahtlos. Der Aktor wird hinter einem Standardschalter platziert und mit dem drahtlosen Funktaster im Kit gekoppelt. Der Aktor, der sich hinter einem normalen Schalter befindet, und der drahtlose, frei platzierte Funktatser werden durch 5-maliges Drücken miteinander gekoppelt. Die Beleuchtung kann entweder über einen Schalter oder über den Funkschalter ein- und ausgeschaltet werden. Das Aktor erfordert eine 3-adrige Installation, einschließlich des Nullleiters. Der Funktaster und der Aktor benötigen bei gemeinsamer Verwendung kein Gateway oder eine App, und ihre Kopplung ist eine einfache Plug and Play-Installation. Der Funktaster steuert den Schaltaktor und kann überall dort angebracht werden, wo es für den Endnutzer am günstigsten ist, z.B. an der Wand, auf dem Tisch. Die Nennspannung des Schaltaktors beträgt 220-240VAC bei 50/60Hz. Die Sendeleistung beträgt 2,5mW. Die Nennleistung der zugehörigen Sicherung beträgt 16A. Der maximale Standby-Verbrauch beträgt 0,4 W. Die Belastbarkeit von LED-Leuchten 230V beträgt 200W, Glühlampen 2200W 230V Halogenlampen 2000W elektronische Trafos 1050VA, ferromagnetische 500VA, kapazitive Lasten 10A, Motor 1000VA. Die Übertragungsfrequenz der Kit-Geräte beträgt 2,4 GHz bei 2,5 W. Die maximale Betriebsdistanz zwischen dem Funktaster und dem Schaltktor im freien Feld beträgt 50 m. Der Aktor wird üblicherweise in einer Wanddose oder einen anderen Verteilerdose eingebaut. Der Funktaster kann überall platziert werden, z.B. an die Wand geklebt oder auf dem Tisch aufbewahrt werden. Die Abmessungen des Aktors betragen 43 x 43 x 22 mm. Die Abmessungen des Funkschalters sind 71 x 71 mm. Die Farbe des Funkschalters ist polarweiß mit einer matten Oberfläche. Der Aktor ist dunkelgrau. Betriebstemperatur +5 bis 40 Grad C. IP20. Das Kit besteht aus 1 drahtlosen, batteriebetriebenen Funktaster und 1 Schaltaktor. Der Funkschalter wird inklusive Schrauben, Klebepads für die Wandbefestigung, mit 1-fach Wippe und Rahmen geliefert. Der Schaltaktor hat das CE-Zertifikat. Der Funkschalter hat das CE-Zertifikat.

Art.-Nr. MEG501120
EAN 4042811246761
