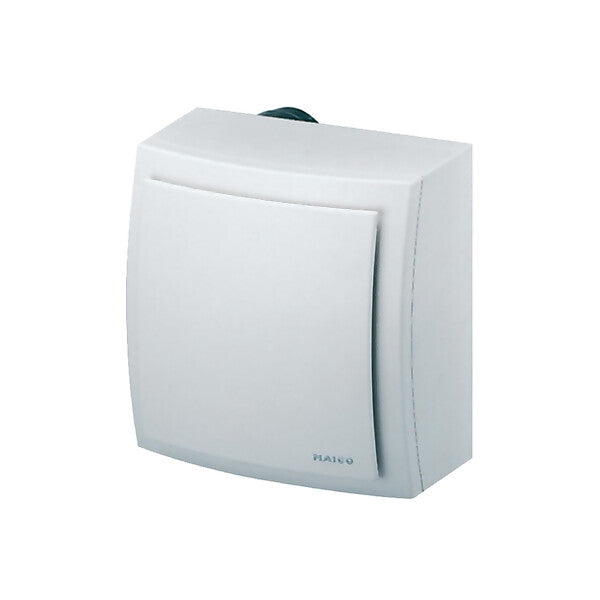

MAICO Ventilator,Verzög.Schalter 21W,61cbm/h,IPX5 ER-APB 60 VZ

Merkmal	Wert
Nennweite	75 mm
Volumenstrom	61 m³/h
Farbe	weiß
Mediumtemperatur	-20..40 °C
Montageart	Aufputz
Bemessungsspannung	230 V
Netzfrequenz	50 Hz
Zusammenstellung	sonstige
Nennstrom	0,17 A
Drehzahl	1250 1/min
Werkstoff des Gehäuses	Kunststoff
Richtung	axial
Schutzart (IP)	sonstige
Geräuschemission	43 dB(A) re 1 pW
Breite	236 mm
Höhe	236 mm
Tiefe	217,5 mm

Ausführung mit Verzögerungszeitschalter - Einschaltverzögerung ca. 50 sek. - Nachlaufzeit ca. 6 min. - Nicht drehzahlsteuerbar.Merkmale - Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs. - Metall-Ausblasstutzen DN 75/80 mit wartungsfreier Metall-Absperrklappe und selbsttätiger Auslöseeinrichtung gegen Brandübertragung K90-18017. - Metall-Absperrklappe dient zusätzlich als Kaltrauchklappe. - Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung. - Problemloser Filterwechsel ohne Werkzeug. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen. - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-38. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel:ER-APB 60 VZ - Ausführung: Verzögerungszeitschalter - Fördervolumen: 61 m3/h - Drehzahl: 1250 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -3,62 kWh/(m2*a) - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 21 W - IMax: 0,17 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 2,13 kg - Gewicht mit Verpackung: 2,69 kg - Filterklasse: ISO Coarse 30 % (G2) - Brandschutz: ja - Absperrvorrichtung: integrierte Metall-Absperrklappe mit Auslöseeinrichtung - Anschlussdurchmesser: 75 mm / 80 mm - Breite: 236 mm - Höhe: 236 mm - Tiefe: 217,5 mm - Breite mit Verpackung: 255 mm - Höhe mit Verpackung: 335 mm - Tiefe mit Verpackung: 255 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 s - Schalldruckpegel: 43 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Zulassungsnummer: Z-51.1-45 - Nennweite: 75 mm / 80 mm

Art.-Nr. 0084.0157
EAN 4012799841579

MAICO
Maico Elektroapparate -
Fabrik GmbH
Steinbeisstr. 20
DE-78056 Villingen - Schwenningen
www.maico-ventilatoren.com
[email protected]

• Produktdatenblatt
• Maßzeichnung
• Schaltbild
• Montageanleitung
