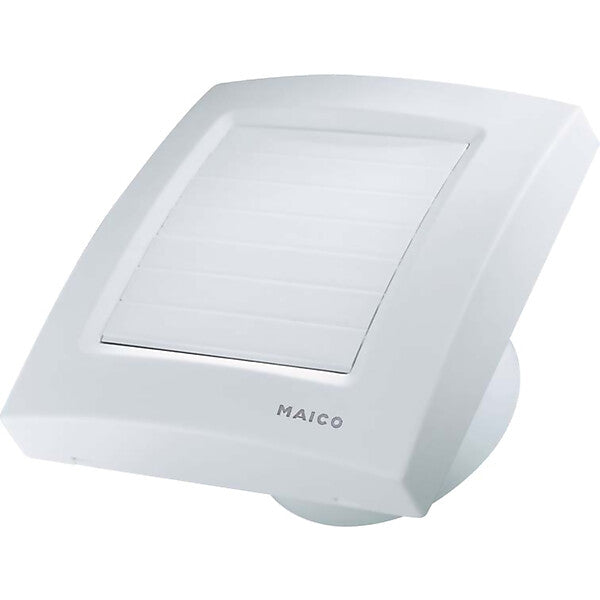

MAICO Ventilator,Verzög.Schalter 19W,180cbm/h,IP34 ECA 120 KVZ

Merkmal	Wert
Netzfrequenz	50 Hz
Bemessungsspannung	230 V
Montageart	Aufputz
Werkstoff des Gehäuses	Kunststoff
Farbe	weiß
Volumenstrom	180 m³/h
Schutzart (IP)	IP34
Breite	171 mm
Höhe	171 mm
Nenndurchmesser	120 mm
Zusammenstellung	sonstige
Ausführung	axial
Richtung	Entlüftung

Ausführung mit Verzögerungszeitschalter - Mit elektrisch betätigtem Innenverschluss. - Einschaltverzögerung ca. 50 Sekunden. - Nachlaufzeit ca. 6 Minuten. - Nicht drehzahlsteuerbar.Merkmale - Hohes Fördervolumen trotz kompakter Baugröße. - Kombiniert großes Fördervolumen mit Druckstärke. - Thermischer Überlastungsschutz. - Gehäuse aus schlagfestem Kunststoff. - Schutzklasse II. - Mit VDE-GS-Zeichen, Ausnahme: ECA 120 24 V. - Mit Schutzdichtungen gegen das Eindringen von Kondenswasser bei Deckeneinbau. - Drehzahlsteuerung optional für ECA-Ventilatoren in Standardausführung. - Farbe verkehrsweiß ähnlich RAL 9016.Motor - Robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfache, schnelle Demontage der Abdeckung. - Schnelles Befestigen des Ventilators im Rohr durch 2 Klemmfedern.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - ECA 120-Geräte mit der Schutzart IP 45 sind im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 120 KVZ - Ausführung: Verzögerungszeitschalter - Fördervolumen: 180 m3/h - Drehzahl: 2600 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Leistungsaufnahme: 19 W - IMax: 0,14 A - Schutzart: IP 34 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,9 kg - Gewicht mit Verpackung: 1,06 kg - Klappenart: elektrisch - Nennweite: 120 mm - Breite: 171 mm - Höhe: 171 mm - Tiefe: 114 mm - Breite mit Verpackung: 180 mm - Höhe mit Verpackung: 180 mm - Tiefe mit Verpackung: 140 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 s - Schalldruckpegel: 36 dB(A) / Abstand 3 m, Freifeldbedingungen

Art.-Nr. 0084.0010
EAN 4012799840107

MAICO
Maico Elektroapparate -
Fabrik GmbH
Steinbeisstr. 20
DE-78056 Villingen - Schwenningen
www.maico-ventilatoren.com
[email protected]

• Produktdatenblatt
• Maßzeichnung
• Schaltbild
• Montageanleitung

Bei elektrischen Geräten oder Bauteilen, die nicht steckerfertig sind, dürfen der Anschluss und die Installation ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Bitte halte dich zudem an die Hinweise in der jeweiligen Gebrauchsanweisung.

Weiterführende Informationen zum Installationshinweis nach § 13 NAV findest du hier.
